Power Integrations simplifică proiectarea surselor de tensiune industriale pentru liniile de intrare de 440-VAC

22 MAI 2015

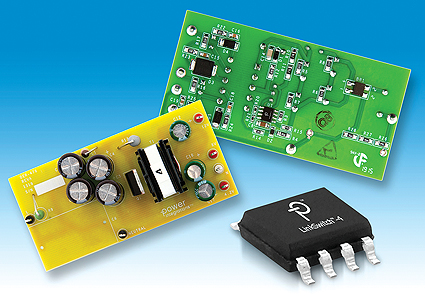

Power Integrations a anunţat un nou proiect de referinţă (DER-479) ce prezintă o sursă de tensiune industrială ce utilizează familia LinkSwitch-4TM de circuite integrate de comutare CV/CC cu stabilizare în primar (PSR) cu tranzistor bipolar 1200V (BJT). Proiectul suportă intrări de linie de 440 VAC şi este caracterizat de 3 ieşiri combinate pentru a oferi o alimentare de curent continuu cu tensiune constantă de înaltă precizie de până la 11W.
Controlerele LinkSwitch-4 sunt caracterizate de o schemă de comandă în comutaţie bază şi emitor adaptivă pentru a creşte performanţele de comutaţie şi randamentul. Tehnicile avansate de comutaţie sunt în special benefice pentru aplicaţii de înaltă tensiune deoarece reduc pierderile în comutaţie şi elimină erorile de funcţionare ale BJT datorate defectării secundarului, îmbunătăţind zona de operare sigură la polarizare inversă (RBSOA) şi siguranţa în funcţionare a sistemului. Suplimentar, metodologia de detecţie a stabilizării din primar a controlerului LinkSwitch-4 elimină optocuploarele scumpe şi nesigure, înlocuindu-le în bucla de reacţie cu o simplă înfăşurare de transformator. Proiectul utilizează numai 50 mW în condiţii fără sarcină, menţinând în acelaşi timp un răspuns tranzitoriu rapid. Frecvenţa de operare de 65 kHz minimizează mărimea transformatorului, reducând costul sistemului şi amprenta PCB necesară. Dispozitivele LinkSwitch-4 compensează de asemenea un număr de factori precum: toleranţele inductanţei; variaţiile tensiunii pe linia de intrare; căderea de tensiune pe cablu şi variaţiile de temperatură ale componentelor externe. DER-479 se poate descărca gratuit de la http://www.power.com/der-479.

Power Integrations
www.power.com
