Anatomia unei interconectări fără lipire pe axa Z pentru electronica din industria aerospațială și de apărare

Proiectanții de echipamente electronice moderne pentru industria aerospațială și de apărare sunt nevoiți să asigure niveluri de performanță din ce în ce mai ridicate, în spații mecanice tot mai restrânse. Pe lângă aceste constrângeri fizice, ratele de transfer de date continuă să crească, iar marjele de integritate a semnalului se reduc. În același timp, mediile în care aceste sisteme trebuie să funcționeze rămân printre cele mai solicitante din industrie. Șocurile, vibrațiile și ciclurile termice rapide la care sunt supuse aceste sisteme generează solicitări operaționale specifice aplicațiilor precum sisteme de rachete, ansambluri radar, platforme avionice și echipamente spațiale.

Combinația dintre cerințele de performanță ridicate și condițiile de mediu extreme creează o provocare majoră pentru arhitecții de sisteme. Deciziile electrice, mecanice și de ambalare implicate în proiectarea acestor platforme nu mai pot fi tratate independent.

Arhitecturi de plăci de circuit imprimat suprapuse pentru sisteme aerospațiale și de apărare de înaltă densitate

Plăcile de circuit imprimat reprezintă de mult timp elementele fundamentale ale sistemelor electronice utilizate în aplicațiile aerospațiale și de apărare. Acestea oferă o fabricație simplă și repetabilă, împreună cu capacitatea de a integra componente la densități ridicate, utilizând eficient volumul disponibil. Pe măsură ce sistemele devin tot mai compacte și mai integrate, proiectanții se bazează din ce în ce mai mult pe arhitecturi de plăci de circuit imprimat suprapuse pentru a îndeplini cerințele stricte privind dimensiunea, greutatea și performanța.

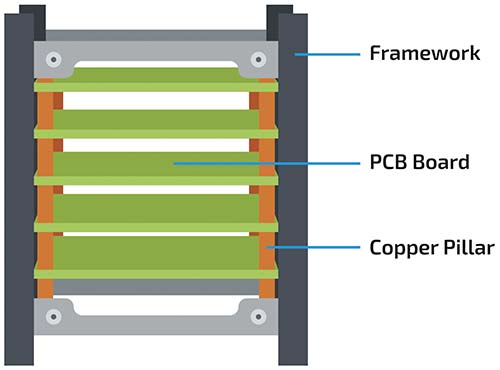

Figura 1: Componente structurale interne ale unui CubeSat standard 1U. (Sursă: Cinch)

Stivuirea verticală permite stratificarea subsistemelor în spații restrânse, tipice structurilor de rachete și aplicațiilor cu sateliți de dimensiuni reduse. În plus, aceasta permite trasee de semnal mai scurte între blocurile funcționale. Pentru proiectele digitale și RF de mare viteză, reducerea lungimii traseelor îmbunătățește direct pierderea de inserție, marjele de sincronizare și controlul impedanței. Axa Z, care definește conexiunea verticală între plăci sau module paralele, a devenit astfel un element strategic. O interfață bine proiectată pe axa Z permite stivuirea directă fără a compromite performanța electrică sau robustețea mecanică. Cu toate acestea, obținerea unui astfel de echilibru în medii dinamice rămâne dificilă.

Provocările conectorilor tradiționali placă-la-placă în medii ostile

Pe măsură ce densitatea PCB-urilor crește, soluțiile tradiționale de conectare placă-la-placă își dezvăluie limitele. Odată cu miniaturizarea continuă a componentelor electronice, conectorii devin adesea unele dintre cele mai voluminoase elemente de pe PCB, concurând cu circuitele active pentru spațiul disponibil. Numărul mare de pini crește complexitatea rutării, iar solicitările mecanice generate de șocuri, vibrații și dilatarea termică exercită o presiune suplimentară asupra îmbinărilor de lipire și a pinilor conectorilor.

Tabelul 1: Provocările conectorilor tradiționali placă-la-placă

În sistemele aerospațiale compacte, accesul pentru inspecție și intervenții ulterioare este limitat. O lipire defectă, situată în interiorul unui ansamblu stratificat, poate fi dificil de detectat și poate necesita reparații costisitoare. Pe măsură ce dimensiunile ansamblurilor se reduc, iar solicitările de mediu rămân constante, marja de eroare se diminuează.

De-a lungul timpului, proiectanții s-au bazat pe două abordări principale pentru realizarea conexiunilor între plăci în aceste aplicații de înaltă performanță.

Conectori mezanin rigizi

Conectorii mezanin rigizi fixează mecanic două plăci de circuit imprimat într-o geometrie stabilă. Aceștia oferă o integrare verticală simplă și o aliniere previzibilă. În medii controlate, această abordare poate fi eficientă.

Cu toate acestea, în sistemele supuse șocurilor puternice sau variațiilor termice dinamice, rigiditatea impusă de contactele lipite devine un dezavantaj. Atunci când plăcile sunt expuse dilatării diferențiale sau accelerațiilor mecanice, tensiunile se transferă către pinii conectorului și îmbinările de lipire. În timp, solicitările ciclice pot duce la oboseală mecanică, fisurare și defecțiuni electrice intermitente. Conectorul devine, în mod efectiv, un element structural al ansamblului. În condiții precum lansarea rachetelor, aterizările pe portavioane sau ciclurile rapide de temperatură, îmbinările fixe prin lipire pot compromite fiabilitatea pe termen lung.

Cabluri de legătură și ansambluri flexibile

În situațiile în care nu poate fi asigurată o geometrie rigidă sau în care trebuie luate în considerare medii dinamice, proiectanții apelează frecvent la cabluri de interconectare sau la ansambluri flexibile. Acestea asigură decuplarea mecanică între plăci, reducând solicitarea asupra îmbinărilor de lipire și permițând mișcarea relativă între plăci.

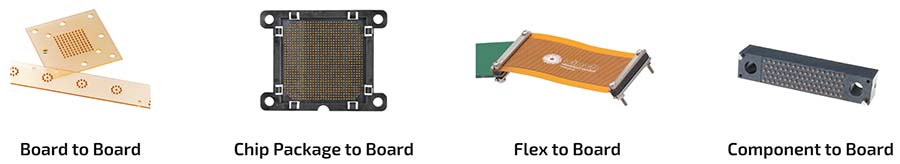

Figura 2: Aplicații CIN::APSE. (Sursă: Cinch)

Cu toate acestea, cablurile adaugă greutate și ocupă un volum prețios. Rutarea semnalelor de mare viteză devine mai complexă, deoarece cablurile sunt adesea conectate la marginile PCB-urilor. Preluarea tensiunilor mecanice (strain relief) trebuie gestionată cu atenție și, în medii cu accelerații ridicate (high-G), un cablu care se mișcă liber în interiorul unei carcase introduce propriile riscuri de fiabilitate. Integritatea semnalului poate fi, de asemenea, afectată de căile de interconectare mai lungi, care cresc pierderea de inserție. Utilizarea circuitelor flexibile plate poate complica suplimentar controlul impedanței la frecvențe ridicate. Prin urmare, proiectanții sunt obligați să aleagă între rigiditate, care transmite tensiunile, și flexibilitate, care introduce complexitate.

Conectori cu compresie fără lipire: o soluție de înaltă fiabilitate pentru axa Z

Interconectările prin compresie fără lipire oferă o alternativă la acest compromis tradițional. În loc să fixeze permanent un conector pe una dintre plăci, aceste sisteme realizează contactul electric prin aplicarea unei forțe mecanice controlate.

Într-un sistem de compresie, elementele de contact sunt poziționate între suprafețele de contact corespunzătoare plăcilor opuse. Continuitatea electrică se stabilește atunci când asupra ansamblului este aplicată o forță de compresie definită. Nu este necesară nicio terminare prin lipire și nu există pini rigizi care să realizeze conexiunea între plăci. Interconectarea devine activă doar în momentul în care ansamblul este cuplat mecanic.

Reducerea solicitărilor mecanice și creșterea robusteții

Conexiunile prin compresie permit stivuirea verticală directă, similară cu cea realizată prin conectori de tip mezanin. Plăcile pot fi aliniate în paralel și conectate printr-o cale scurtă și controlată pe axa Z. Totuși, acest lucru se realizează fără a recurge la îmbinări prin lipire sau la cabluri cu mișcare liberă. Elementele de contact sunt proiectate pentru a compensa toleranțele, a absorbi vibrațiile și a răspunde elastic la dilatarea termică diferențială. Interconectarea nu este fixată rigid și nici nu se mișcă liber în interiorul carcasei, ci operează într-un spațiu mecanic controlat. În mediile dinamice, în care niciuna dintre aceste extreme nu este acceptabilă, soluțiile de compresie oferă avantaje în ceea ce privește stabilitatea, performanța și fiabilitatea.

Deoarece interconectarea se bazează pe compresie controlată și nu pe terminații lipite permanent, ansamblurile pot fi dezasamblate, inspectate și reasamblate fără procese termice suplimentare. Acest lucru permite reparații în teren și simplifică mentenanța sistemului pe întreaga durată de viață.

CIN::APSE: O interconectare prin compresie de înaltă performanță pentru industria aerospațială

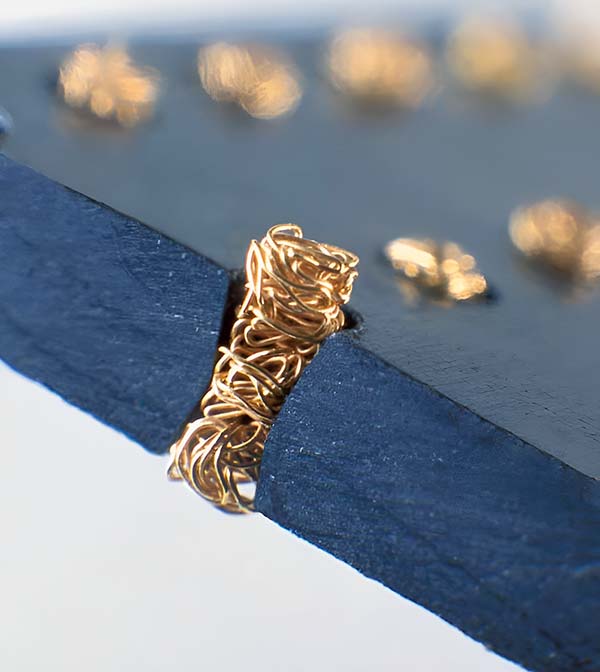

Figura 3: Secțiune transversală a conectorului care evidențiază mănunchiul de fire de molibden comprimabile. (Sursă: Cinch)

CIN::APSE reprezintă o versiune matură a tehnologiei de interconectare prin compresie fără lipire, creată pentru aplicații aerospațiale și de apărare care necesită un nivel ridicat de fiabilitate. Aceasta este proiectată special pentru a menține performanțe electrice stabile în condiții de șocuri, vibrații și cicluri termice, susținând în același timp arhitecturile electronice dense și de mare viteză cerute de sistemele de apărare. Platforma a atins nivelul 9 de pregătire tehnologică al NASA, ceea ce reflectă implementarea cu succes în medii operaționale și demonstrează maturitatea sa pentru aplicații critice pentru misiune.

Caracteristicile cheie și avantajele tehnice oferite de sistemul de interconectare prin compresie CIN::APSE

În esență, CIN::APSE este un sistem de interconectare pe axa Z, compus din izolatori de precizie și elemente de contact multifilare comprimabile, dispuse în matrice configurabile. Fiecare componentă joacă un rol specific în echilibrarea alinierii, flexibilității și performanței electrice.

Izolatorul constituie coloana vertebrală structurală a ansamblului CIN::APSE. În interiorul acestuia, fiecare contact este găzduit într-o cavitate în formă de clepsidră, proiectată pentru:

• a fixa contactul în punctul său central, asigurând o aliniere precisă
• a permite capete evazate care facilitează autoalinierea controlată în timpul compresiei
• a menține izolația dielectrică între contactele adiacente
• a defini cursa de compresie admisibilă, pentru o încărcare consistentă pe axa Z

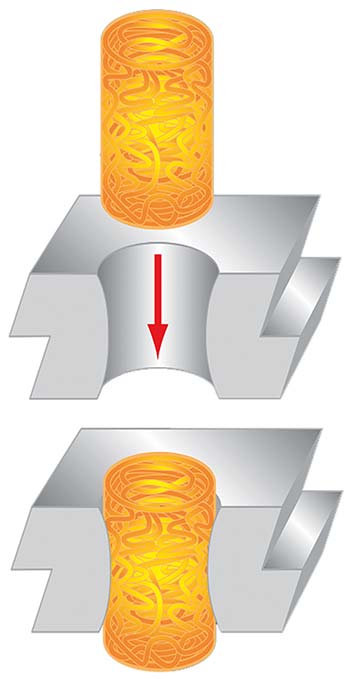

Figura 4: Configurația de bază a contactului CIN::APSE® constă într-un contact instalat într-un izolator din plastic personalizat, bazat pe un design brevetat de retenție a contactului. Odată poziționat, contactul se extinde către ambele părți ale izolatorului, realizând o conexiune electrică fiabilă. (Sursă: Cinch)

Fiecare contact CIN::APSE constă dintr-un mănunchi de fire de molibden comprimabile, placate cu aur la exterior, oferind:

• conductivitate ridicată și rezistență la uzură
• funcționare într-un domeniu larg de temperatură
• căi multiple de conducție paralele, pentru redundanță
• numeroase puncte de micro-contact, pentru o rezistență electrică scăzută și stabilă
• geometrie optimizată pentru a minimiza efectele inductive la frecvențe înalte

Atunci când este comprimat între suprafețele de contact corespunzătoare, mănunchiul de fire stabilește numeroase puncte de micro-contact, asigurând o rezistență de contact redusă și performanțe electrice stabile pe întreaga durată de viață a sistemului. Această abordare permite utilizarea atât pentru semnale digitale de mare viteză, cât și pentru aplicații RF, în cadrul aceleiași arhitecturi.

Una dintre principalele caracteristici ale CIN::APSE este capacitatea sa de a fi dispus în diferite modele geometrice, printre care:

• matrice pătrate – optimizate pentru densitatea de rutare a semnalelor digitale, de putere și mixte
• matrice hexagonale – care oferă o distanțare uniformă și o izolare îmbunătățită pentru proiectele RF și cu microunde

Sistemul poate fi configurat, de asemenea, cu înălțimi și pasuri (pitch-uri) personalizate, pentru a suporta interfețe de tip placă-la-placă, flex-la-placă și de tip LGA.

Viitorul interconectărilor pe axa Z bazate pe compresie în aplicații de înaltă fiabilitate

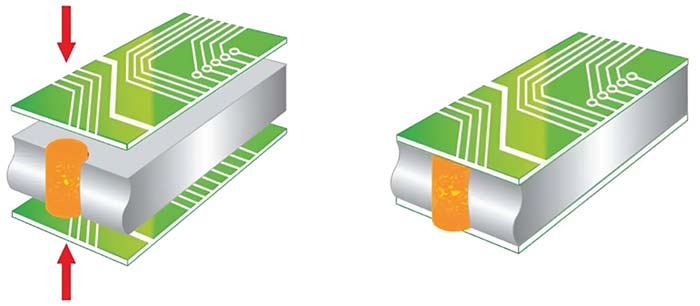

Figura 5: În timpul instalării, interconectarea CIN::APSE® este poziționată între două componente – PCB-uri, circuite flexibile, dispozitive ceramice etc. – cu suprafețe de contact corespunzătoare. Cele două componente sunt apoi comprimate și fixate împreună. (Sursă: Cinch)

Pe măsură ce electronica din domeniul aerospațial și al apărării continuă să evolueze, proiectarea conectorilor trebuie să se adapteze la aceste cerințe. Vitezele mai mari de transfer de date impun trasee de semnal mai scurte și mai bine controlate. Ambalarea compactă necesită o integrare verticală eficientă. În același timp, ansamblurile trebuie să reziste la șocuri, vibrații și dilatare termică, fără a acumula degradări cauzate de oboseală la nivelul interfețelor critice.

Conectorii rigizi placă-la-placă concentrează tensiunile la nivelul terminațiilor de lipire. Cablurile flexibile introduc libertate mecanică, dar în detrimentul densității, controlului și complexității traseelor. Interconectările pe axa Z bazate pe compresie abordează problema diferit. Prin stabilirea continuității electrice prin aplicarea unei forțe mecanice controlate, în locul unor conexiuni realizate prin lipire, acestea permit alinierea și conformitatea mecanică să coexiste într-un spațiu mecanic definit.

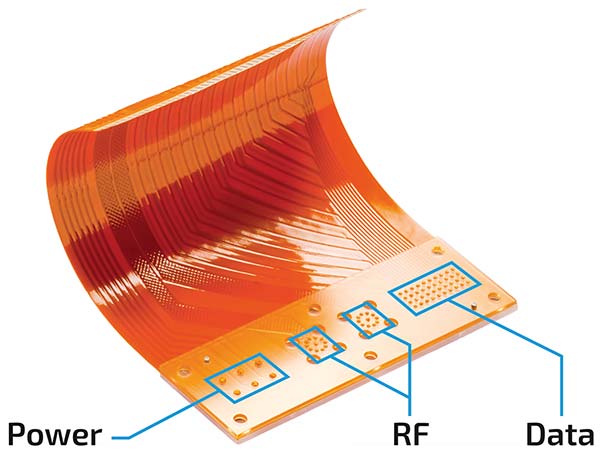

Figura 6: PCB flexibil cu matrice pătrate și hexagonale. (Sursă: Cinch)

În medii în care constrângerile de ambalare sunt stricte și marjele de fiabilitate sunt reduse, interfața pe axa Z devine un element definitoriu al arhitecturii sistemului. Comportamentul său mecanic și caracteristicile electrice influențează performanța pe termen lung a stivei de PCB-uri și a platformei pe care o susține. Pentru inginerii care evaluează strategii de stivuire de nouă generație, CIN::APSE oferă o abordare bazată pe compresie, aliniată la cerințele reale ale proiectării aerospațiale de înaltă fiabilitate.

Autor:
Jerry Metcalf,
Business Development Manager

Cinch

Glosar de termeni

Axa Z – direcția verticală de interconectare între plăci de circuit imprimat suprapuse, utilizată pentru stivuirea modulelor electronice.
Interconectare prin compresie – metodă de realizare a contactului electric prin aplicarea unei forțe mecanice controlate, fără utilizarea lipirii.
Îmbinare prin lipire (soldering) – proces de realizare a unei conexiuni electrice și mecanice permanente prin topirea unui material de adaos (aliaj de lipit).
Integritatea semnalului – capacitatea unui semnal electric de a-și păstra forma și caracteristicile în timpul transmiterii, fără distorsiuni semnificative.
Pierdere de inserție (insertion loss) – reducerea amplitudinii semnalului pe măsură ce acesta traversează un mediu sau o interfață.
Controlul impedanței – menținerea unei impedanțe constante pe traseele de semnal pentru a evita reflexiile și degradarea semnalului.
Dilatare termică diferențială – fenomen prin care materiale diferite se dilată în mod diferit la variații de temperatură, generând tensiuni mecanice.

Oboseală mecanică (fatigue) – degradarea progresivă a unui material sau a unei structuri sub acțiunea solicitărilor ciclice repetate.
Matrice (array) – aranjament organizat de contacte sau elemente într-o structură geometrică regulată (de exemplu, pătrată sau hexagonală).
Pas (pitch) – distanța dintre centrele a două contacte adiacente într-o matrice sau pe un conector.
Flex (circuit flexibil) – tip de circuit imprimat realizat pe un suport flexibil, utilizat în aplicații unde este necesară deformarea sau mișcarea.
LGA (Land Grid Array) – tip de interfață în care conexiunile sunt realizate prin contacte plane (pad-uri), fără pini proeminenți.
Strain relief (preluarea tensiunilor mecanice) – tehnică de proiectare care previne transmiterea forțelor mecanice către punctele de contact sau de conexiune.
Conector mezanin – conector utilizat pentru interconectarea verticală a două plăci paralele, la o distanță fixă.
