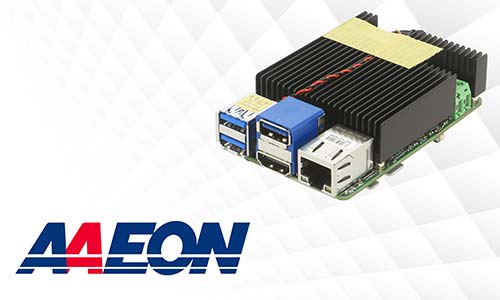

Am adăugat recent o nouă soluție de sistem embedded în oferta TME: cele mai recente calculatoare mono-placă de la AAEON, în special modelul UP 710S.
Calculatoarele de acest tip sunt utilizate pe scară largă în automatizări industriale, în sisteme de automatizare a clădirilor – de exemplu, panouri de control pentru clădiri inteligente – în aplicații pentru spații publice, precum automate de bilete sau alte terminale automate, dar și în publicitate stradală și instalații de artă. Un alt domeniu care valorifică avantajele SBC-urilor este robotica.

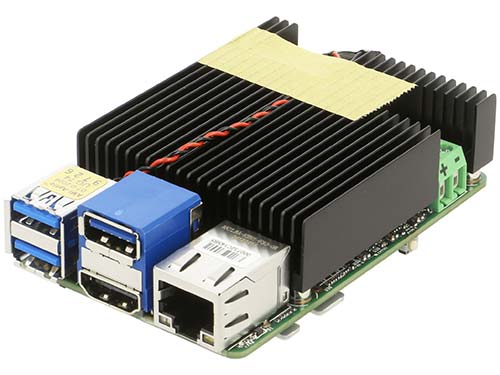

AAEON este unul dintre principalii producători care oferă calculatoare mono-placă din seria UpBridge. Din această serie face parte și modelul UP 710S prezentat aici, ale cărui specificații principale sunt:
-
procesor Intel® N100, quad-core, 3,40 GHz;
- Intel® UHD Graphics;
- memorie RAM LPDDR5 de 8 GB;
- memorie integrată eMMC de 64 GB, utilizată ca unitate de stocare;
- ceas în timp real — RTC;
- numeroase interfețe uzuale: HDMI, USB 3.2, USB 2.0, UART, RS232/422/485, Ethernet, I2C, SPI, GPIO;
- slot de expansiune M.2 2230 E;
- răcire pasivă, prin radiator;
- dimensiuni compacte: 85 × 56 mm;
- compatibilitate cu sisteme de operare Windows 10/11 și Linux, inclusiv Ubuntu, Yocto etc.
Parametrii calculatorului îl recomandă, de exemplu, pentru controlul brațelor robotizate de tip pick-and-place pe liniile de asamblare. Placa permite comunicarea cu o gamă largă de controlere industriale fără hardware suplimentar, datorită interfețelor seriale integrate. Suportul pentru camere de înaltă rezoluție permite capturarea continuă a imaginilor fiecărei componente pentru sortare, iar procesarea accelerată a imaginilor de către subsistemul grafic reduce semnificativ sarcina procesorului principal.
| Caracteristici | |
| Tip minicalculator | calculator mono-placă |
| Serie producător | UP 710S |
| Tensiune de alimentare | 12V DC |
| Tip arhitectură | x86-64 |
| Memorie | 8GB RAM, 64GB eMMC |
| Procesor | Intel® Processor N100 |
| Grafică | Intel® UHD Graphics |
| Conectivitate | HDMI, M.2 2230, RJ45, USB 3.2 |
| Dimensiuni | 85 × 56 mm |
| Conținutul kitului | calculator mono-placă |
| Sisteme de operare suportate | Linux, Windows® (10…11) |
* În funcție de model
Text elaborat de Transfer Multisort Elektronik Sp. z o.o.
Glosar de termeni
SBC (Single-Board Computer) – Calculator mono-placă ce integrează pe aceeași placă procesorul, memoria, interfețele și funcțiile principale necesare pentru rularea unui sistem de operare și controlul unor aplicații embedded.
eMMC – Tip de memorie Flash integrată, utilizată ca unitate de stocare în sisteme embedded, module industriale și dispozitive compacte.
M.2 2230 E – Format compact de slot de expansiune, utilizat pentru adăugarea unor module precum Wi-Fi, Bluetooth sau alte interfețe de comunicație.
GPIO – Interfață generală de intrare/ieșire, folosită pentru conectarea și controlul unor senzori, butoane, relee, LED-uri sau alte componente externe.
Pick-and-place – Proces automatizat prin care componentele sunt preluate și poziționate cu precizie pe o placă de circuit imprimat sau într-un sistem de asamblare.
