Sistemele de acționare a motoarelor alimentate de la baterii devin arhitectura dominantă într-o gamă largă de aplicații, de la micromobilitate și scule electrice până la mașini agricole și electrificare industrială. Pe măsură ce nivelurile de putere ale sistemelor cresc, iar tensiunile bateriilor urcă de la arhitecturile tradiționale de 48 V către platforme de 72 V, 96 V și chiar 144 V, proiectanții trebuie să găsească un echilibru între eficiență, robustețe, dimensiune și cost.
Deși rezistența redusă în conducție RDS(on) și capacitatea de a gestiona curenți ridicați rămân indicatori fundamentali de performanță, fiabilitatea reală a sistemelor de acționare a motoarelor este rareori definită doar de eficiența în regim staționar. În schimb, performanța pe termen lung, în condiții reale de funcționare, este dictată de modul în care dispozitivele de putere răspund la solicitări tranzitorii, defecțiuni și condiții repetate de suprasarcină. În acest context, robustețea MOSFET-urilor devine un criteriu principal de proiectare, nu o constrângere secundară.
Realitatea funcționării sistemelor de acționare a motoarelor alimentate de la baterii
Spre deosebire de sistemele alimentate de la rețea, acționările pentru motoare cu baterii trebuie să furnizeze curenți de vârf ridicați de la surse de tensiune limitate. Accelerația rapidă, frânarea regenerativă, evenimentele de blocare a rotorului și schimbările bruște de sarcină fac parte din funcționarea normală, nu sunt doar cazuri marginale rare. Aceste evenimente împing etajele invertorului aproape de limitele lor electrice și termice, adesea în carcase compacte, cu constrângeri termice importante.
Defecțiunile de scurtă durată sunt deosebit de dificil de gestionat. În timpul evenimentelor de blocare a rotorului și al condițiilor de defect, curentul poate crește la niveluri extreme în doar câteva microsecunde. Circuitele de protecție au un timp finit de detectare și răspuns, interval în care MOSFET-urile trebuie să rămână stabile din punct de vedere electric. Dacă dispozitivul se defectează înainte ca problema să fie eliminată sau înainte ca sistemul să se poată opri în siguranță, deteriorarea se propagă frecvent dincolo de punctul inițial de defectare, ducând la pierderea ireversibilă a invertorului.
Pe măsură ce puterea sistemelor de acționare crește, de la biciclete electrice și scutere până la mașini de tuns iarba electrice, tractoare, stivuitoare și echipamente industriale, frecvența și severitatea acestor evenimente de solicitare cresc la rândul lor. Prin urmare, proiectarea pe baza comportamentului real al motorului necesită dispozitive cu o marjă electrică semnificativă, nu doar pierderi de conducție optimizate.
Figura 1: Comparație între arhitectura tradițională de siliciu și arhitectura SuperQ. (Sursă: iDEAL Semiconductor)
Robustețea tehnologiei SuperQ începe la nivelul siliciului
Robustețea MOSFET-urilor SuperQ nu este obținută printr-o reducere prudentă a puterii nominale sau prin utilizarea unor capsule supradimensionate. Dimpotrivă, aceasta este integrată direct în arhitectura de siliciu. Structura SuperQ utilizează un design de tip trench, cu echilibru complet al sarcinii, care păstrează o zonă de conducție mai largă decât abordările concurente, unde dimensiunile elementelor sunt reduse agresiv pentru a minimiza rezistența în conducție.
Prin păstrarea unei căi mai largi pentru conducția curentului, menținând în același timp echilibrul de sarcină, MOSFET-urile SuperQ ating o rezistență redusă în conducție RDS(on), fără a concentra curentul în regiuni localizate ale siliciului. Combinația dintre regiuni mai largi, utilizarea mai eficientă a siliciului și geometria optimizată de tip trench distribuie curentul mai uniform pe pastila de siliciu, reducând încălzirea localizată și îmbunătățind toleranța la curenți de vârf ridicați și la solicitările electrice induse de defecte (Figura 1).
Această abordare arhitecturală permite dispozitivelor SuperQ să funcționeze în siguranță la niveluri de solicitare electrică și termică ce ar depăși limitele practice ale multor MOSFET-uri convenționale din siliciu.
Capacitatea de rezistență la scurtcircuit în condiții reale de defect
Capacitatea de rezistență la scurtcircuit (SCWC – Short-Circuit Withstand Capability) este un indicator critic, dar adesea subestimat, în cazul sistemelor de acționare a motoarelor alimentate de la baterii. În timpul unui scurtcircuit, MOSFET-urile trebuie să suporte curenți extrem de mari, menținând în același timp controlul porții suficient de mult timp pentru ca mecanismele de protecție să poată reacționa.
Pentru a caracteriza comportamentul în condiții reale, MOSFET-urile SuperQ sunt evaluate prin teste controlate de scurtcircuit, care duc dispozitivele până la defectare, în loc să se bazeze exclusiv pe valorile nominale statice din fișele tehnice. În cadrul acestei metodologii, se aplică impulsuri de curent de scurtcircuit cu intensitate progresiv crescătoare, în timp ce sunt monitorizate curentul de drenă și răspunsul tensiunii de poartă. Un timp adecvat de răcire între impulsuri asigură că rezultatele reflectă robustețea electrică intrinsecă, nu efectele termice cumulative.
Marjă suplimentară față de MOSFET-urile concurente
În testele comparative ale dispozitivelor de 150 V în capsulă TOLL, prezentate în Tabelul 1, un MOSFET SuperQ cu o rezistență tipică în conducție RDS(on) de 2,5 mΩ a suportat curenți de vârf de scurtcircuit de aproape 800 A înainte de defectare (Figura 2). În condiții identice, un dispozitiv concurent de top, cu tensiune nominală și rezistență în conducție similare, a cedat la aproximativ 580 A, ceea ce indică faptul că dispozitivul SuperQ a rezistat unui curent de vârf de scurtcircuit de aproximativ 1,4 ori mai mare.
| Parametru | Unități | iDEAL iS15M2R5S1T | Comp I |
| RDS(on) maxim | mΩ | 2,5 | 2,5 |
| QSW | nC | 8,9 | 38 |
| Curent de scurtcircuit per MOSFET | A | 792 | 584 |
Tabelul 1: Compararea principalelor MOSFET-uri în funcție de RDS(on) și SCWC

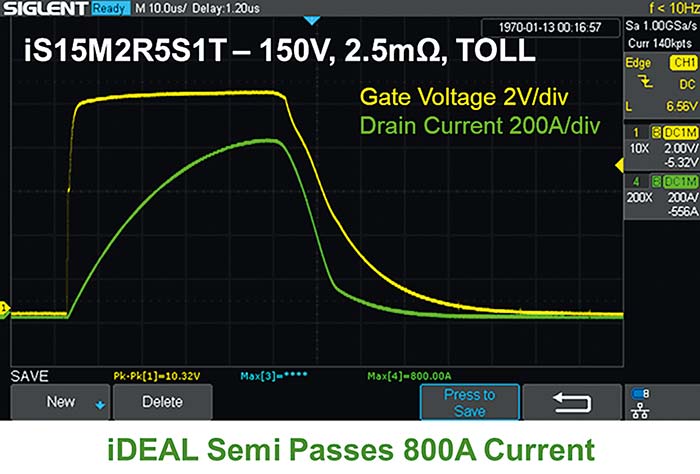

Figura 2: Testarea capacității de rezistență la scurtcircuit (SCWC) a unui MOSFET SuperQ de 150 V. (Sursă: iDEAL Semiconductor)
Din perspectiva sistemului, această marjă suplimentară se traduce direct prin intervale mai lungi pentru detectarea defectelor, sensibilitate redusă la variațiile timpilor de reacție ai protecției și imunitate îmbunătățită la răspunsuri eronate sau întârziate în condiții de defect. Pentru sistemele de acționare a motoarelor care operează aproape de limitele zonei lor de funcționare sigură, această marjă poate reduce semnificativ probabilitatea unei defectări catastrofale a invertorului.
Rolul MOSFET-urilor în deconectarea și protecția bateriei
În sistemele alimentate de la baterii, robustețea invertorului nu este suficientă pentru a garanta siguranța întregului sistem. Circuitele de deconectare și protecție a bateriei trebuie să întrerupă în siguranță curenți de defect extrem de mari, adesea înainte de apariția unei creșteri termice semnificative.
În timpul unui scurtcircuit extern, MOSFET-urile de descărcare sunt adesea singurele elemente capabile să protejeze pachetul de baterii. Aceste dispozitive trebuie să se oprească în timp ce conduc un curent foarte mare, ceea ce exercită o solicitare electrică severă asupra siliciului.
MOSFET-urile SuperQ de 150 V și 200 V combină pierderile reduse de conducție cu o capacitate ridicată de rezistență la scurtcircuit, ceea ce le face potrivite nu numai pentru etajele invertorului motorului, ci și pentru aplicații de deconectare a bateriei, control al curentului de pornire și protecție a pachetului de baterii în sistemele de mare putere.
Un avantaj suplimentar: reducerea numărului de componente
O consecință practică suplimentară a trecerii către tensiuni mai mari ale bateriilor este reducerea numărului de dispozitive necesare în paralel. În sistemele de 48 V care funcționează la câteva sute de amperi, mai multe MOSFET-uri sunt adesea conectate în paralel în fiecare poziție de comutare, pentru a reduce pierderile de conducție și pentru a distribui sarcina termică. Conectarea în paralel a dispozitivelor crește suprafața PCB-ului, complexitatea circuitului de comandă a porții, sensibilitatea la partajarea curentului și efectele parazite asociate dispunerii pe placă.
Pe măsură ce tensiunea crește, curentul de fază mai redus scade cerința de curent pentru fiecare dispozitiv. Atunci când acest lucru este combinat cu rezistența foarte redusă în conducție RDS(on) a familiei de MOSFET-uri SuperQ de 150–200 V, proiectanții pot reduce adesea numărul de dispozitive conectate în paralel pe fiecare ramură de fază, menținând sau chiar îmbunătățind performanța termică.
Această reducere simplifică rutarea comenzii de poartă, scade sarcina totală a porții, reduce suprafața de cupru necesară pe PCB și îmbunătățește fiabilitatea generală a sistemului prin minimizarea interacțiunilor parazite. Important este că aceste beneficii sunt obținute fără sacrificarea eficienței, permițând proiectanților să echilibreze mai flexibil costul, dimensiunea și performanța.
De la aplicații compacte la sisteme de mare putere
Beneficiile tehnologiei SuperQ se extind la o gamă largă de niveluri de putere în aplicațiile de acționare a motoarelor. În aplicații compacte, cum ar fi bicicletele electrice și dronele, robustețea îmbunătățită la solicitări tranzitorii și numărul redus de MOSFET-uri susțin o eficiență mai mare și un timp de funcționare mai îndelungat, în condiții de constrângeri termice stricte. La niveluri de putere mai ridicate, inclusiv în motociclete electrice, mașini de tuns iarba și echipamente industriale, capacitatea de a rezista la suprasarcini repetate și la evenimente de defect devine un factor determinant pentru timpul de funcționare și pentru performanța în garanție.
Chiar și în sistemele de mare putere care depășesc 100 kW, cum ar fi tractoarele electrice și utilajele grele, fiabilitatea pe termen lung este definită, în ultimă instanță, de capacitatea de rezistență în condiții anormale, nu doar de punctele nominale de funcționare.
Proiectare adaptată comportamentului real al sistemelor de acționare
Sistemele de acționare a motoarelor alimentate de la baterii operează prin tranziții continue: pornire, accelerare, frânare, schimbări de sarcină și condiții de defect. Proiectarea adaptată acestor realități necesită dispozitive de putere care oferă mai mult decât o rezistență redusă în conducție RDS(on); necesită o marjă electrică și termică reală.
Prin integrarea robusteții la nivelul siliciului, MOSFET-urile SuperQ transformă toleranța la defecte dintr-o povară la nivel de sistem într-o caracteristică a dispozitivului. Acest lucru permite arhitecturi de acționare a motoarelor mai simple și mai compacte, îmbunătățind în același timp fiabilitatea în condiții reale de funcționare.
Pentru proiectanții care dezvoltă următoarea generație de sisteme de acționare a motoarelor alimentate de la baterii, această abordare oferă o libertate mai mare de proiectare. Astfel, eficiența, dimensiunea, costul și robustețea pot fi optimizate simultan, fără ca unele criterii să fie sacrificate în favoarea altora.
Autor: Ryan Manack, VP of Marketing
iDEAL Semiconductor
Glosar de termeni
MOSFET – Tranzistor cu efect de câmp metal-oxid-semiconductor, utilizat frecvent ca element de comutație în circuite de putere, invertoare, surse de alimentare și sisteme de acționare a motoarelor.
SuperQ™ – Tehnologie MOSFET dezvoltată de iDEAL Semiconductor, bazată pe o arhitectură de siliciu optimizată pentru rezistență redusă în conducție, distribuție uniformă a curentului și robustețe ridicată în condiții de solicitare electrică.
RDS(on) – Rezistența drenă-sursă a unui MOSFET în stare de conducție. O valoare mai mică reduce pierderile de conducție și contribuie la creșterea eficienței sistemului.
SCWC (Short-Circuit Withstand Capability) – Capacitatea de rezistență la scurtcircuit. Indică abilitatea unui dispozitiv de putere de a suporta curenți foarte mari, pentru un timp scurt, până când circuitele de protecție detectează și gestionează condiția de defect.
Trench MOSFET – MOSFET cu structură verticală de tip trench, în care canalele de conducție sunt realizate în șanțuri formate în siliciu. Această arhitectură poate contribui la reducerea rezistenței în conducție și la utilizarea mai eficientă a suprafeței de siliciu.
Echilibru de sarcină – Principiu de proiectare prin care distribuția sarcinilor electrice în structura semiconductorului este controlată pentru a obține un compromis mai bun între rezistența în conducție, tensiunea suportată și robustețe.
Termeni utilizați în aplicațiile de acționare și protecție
Sistem de acționare a motorului – Ansamblu electronic care controlează alimentarea și funcționarea unui motor electric. Include invertorul, dispozitivele de putere, circuitele de comandă și protecțiile asociate.
Invertor – Circuit de putere care transformă tensiunea continuă, de exemplu de la o baterie, în tensiune alternativă controlată, necesară pentru acționarea unui motor electric.
Condiții de defect – Situații anormale de funcționare, precum scurtcircuitul, blocarea rotorului sau suprasarcina, în care sistemul trebuie să reacționeze rapid pentru a preveni deteriorarea componentelor.
Blocarea rotorului – Situație în care rotorul motorului nu se mai poate roti, deși motorul este alimentat. Aceasta poate produce curenți foarte mari și solicitări severe asupra invertorului și MOSFET-urilor.
Frânare regenerativă – Metodă prin care energia mecanică a motorului este recuperată și convertită în energie electrică, care poate fi trimisă înapoi către baterie sau către sistemul de alimentare.
Curent de fază – Curentul care circulă prin fiecare fază a motorului. În sistemele de acționare, valoarea acestui curent influențează pierderile, încălzirea și dimensionarea dispozitivelor de putere.
Sarcina porții – Cantitatea de sarcină electrică necesară pentru comutarea porții unui MOSFET. O sarcină mai mică a porții poate contribui la comutare mai rapidă și la reducerea pierderilor în circuitul de comandă.
TOLL – Tip de capsulă pentru dispozitive de putere, utilizată pentru MOSFET-uri cu rezistență redusă, curenți mari și performanță termică bună în aplicații compacte.
Efecte parazite asociate dispunerii pe placă – Inductanțe, rezistențe și capacități nedorite introduse de traseele PCB, conexiuni și poziționarea componentelor. Aceste efecte pot influența comutarea, distribuția curentului și stabilitatea sistemului.
