Există o anumită nostalgie legată de primele experiențe cu microcontrolerele: conectori simpli, câțiva pini GPIO și primul program “Blink”, care confirma că placa era funcțională și că lanțul de dezvoltare era configurat corect. Însă, pe măsură ce sistemele embedded evoluează către senzori susținuți de inteligență artificială (AI), învățare automată la marginea rețelei și robotică tot mai autonomă, instrumentele de ieri nu sunt întotdeauna pregătite pentru provocările de mâine.
Într-un material dedicat noilor tehnologii pentru inginerii de proiectare, echipa de conținut tehnic Mouser analizează modul în care Arduino UNO Q răspunde acestei schimbări: printr-o platformă hibridă care combină un procesor de aplicații bazat pe Linux cu un microcontroler în timp real. Această arhitectură duală oferă o bază puternică pentru aplicații avansate de IoT (Internetul Lucrurilor), robotică și AI la marginea rețelei, păstrând în același timp compatibilitatea extinsă cu instrumentele de dezvoltare consacrate, bibliotecile și hardware-ul de expansiune.
Pentru mai multe resurse tehnice, aplicații, ghiduri și instrumente dedicate inginerilor proiectanți, accesați Mouser Resource Centre.
O nouă eră hibridă pentru calculul embedded
În multe proiecte tradiționale, inginerii trebuie să aleagă între flexibilitatea unui computer Linux pe o singură placă și comportamentul determinist al unui microcontroler. O platformă hibridă elimină acest compromis prin integrarea unui procesor de aplicații de nivel înalt, care rulează un sistem de operare de tip Linux pentru sarcini de calcul intensive, cu un microcontroler cu consum redus de energie, care rulează un mediu în timp real pentru sarcini critice din punct de vedere temporal.
Pentru a face legătura între cele două domenii de calcul, platformele hibride încorporează, în general, un sistem de comunicație între procesoare – adesea bazat pe apeluri de procedură la distanță (RPC – Remote Procedure Call) – care permite aplicațiilor de nivel înalt să apeleze funcții în timp real și invers. Această abordare permite software-ului de nivel înalt să solicite operațiuni precise, precum măsurători ale senzorilor, comenzi către actuatoare sau controlul motoarelor, în timp ce firmware-ul microcontrolerului poate declanșa sarcini de calcul avansate, cum ar fi procesarea datelor, înregistrarea datelor sau fluxurile de lucru de viziune artificială.
Această arhitectură transformă ceea ce era, în mod tradițional, o configurație bazată pe un microcontroler care execută sarcinile secvențial într-un model de calcul distribuit, în care fiecare domeniu gestionează sarcinile pentru care este cel mai potrivit. Rezultatul este o dezvoltare mai simplă și o reducere a complexității la nivel de sistem.
Avantajele combinării Linux cu un microcontroler
Proiectarea modernă a sistemelor embedded implică rareori o singură cerință de calcul. Buclele de control în timp real bazate pe microcontroler trebuie să coexiste cu modele locale de inferență, imagistică de înaltă rezoluție, comunicații în cloud sau prin rețea, interfețe de utilizator complexe și fluxuri de procesare a datelor.
Abordarea hibridă răspunde acestor cerințe prin accelerare hardware și procesare adaptată fiecărui domeniu, realizate cu ajutorul procesorului de aplicații Linux. În funcție de sistemul pe cip (SoC) și de stiva software subiacentă, aceste procesoare pot avea suport pentru OpenGL, Vulkan, motoare video hardware, procesoare duale de semnal de imagine (ISP) și periferice în timp real. Rezultatul este o platformă care poate rula o interfață grafică de utilizator (GUI) Linux ușoară, prin interfețele de afișare disponibile, în timp ce execută simultan bucle de control deterministe, bazate pe microcontroler, alături de aplicații Linux pentru robotică.
Proiectată pentru prototipare avansată și aplicații reale
Inginerii care lucrează în domenii precum viziunea artificială, AI la marginea rețelei, automatizarea clădirilor sau aplicațiile IoT cu numeroși senzori se confruntă adesea cu provocarea de a găsi un echilibru între performanță și determinism. Abordarea bazată pe platforme hibride excelează în mai multe scenarii cheie:
- Robotică: navigație asistată de viziune artificială, cu un control al motoarelor precis, la nivel de microsecunde
- AI la marginea rețelei (Edge AI): procesarea locală a datelor audio, a imaginilor sau a datelor de la senzori, fără latența specifică soluțiilor cloud
- Automatizarea locuințelor și a clădirilor: controlul mediului în timp real, cu inteligență integrată
- Soluții educaționale: o modalitate unificată de predare a Linux, a programării microcontrolerelor și a fluxurilor de lucru AI
- Prototipare pentru industrie: dezvoltarea mai rapidă a sistemelor avansate care combină mai multe domenii de calcul și control
În fiecare caz, arhitectura cu două procesoare a platformei hibride reduce dificultățile de integrare și deschide calea către proiecte embedded mai ambițioase.
Platformă hibridă pentru proiecte IoT, AI și robotică

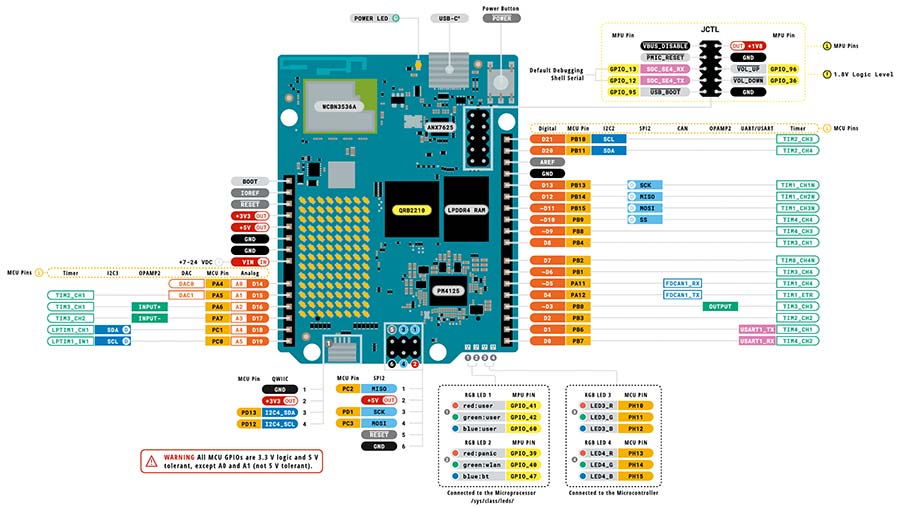

Figura 1: Configurația pinilor Arduino UNO Q. (Sursă: Arduino)
Pentru proiectele care necesită avantajele unei arhitecturi de procesare hibridă, platforma Arduino UNO Q (Figura 1) integrează un procesor de aplicații cu patru nuclee, compatibil cu Linux, împreună cu un microcontroler în timp real, într-o singură placă de dezvoltare. Aceasta oferă conectivitate wireless dual-band, stocare eMMC integrată, memorie LPDDR4X, USB-C cu DisplayPort Alt Mode și compatibilitate cu hardware-ul din ecosistem, inclusiv shield-uri, plăci de bază și module accesorii Qwiic. Arhitectura sa hibridă permite rularea simultană a sarcinilor de calcul la nivel Linux și a funcțiilor de control în timp real, fiind potrivită pentru aplicații IoT bazate pe AI, robotică și calcul embedded.
Concluzie
Platforma hibridă Linux-plus-MCU a Arduino UNO Q marchează o nouă direcție pentru ingineria sistemelor embedded. Prin unificarea calculului de înaltă performanță cu controlul determinist în timp real, fără a sacrifica compatibilitatea cu ecosistemul, această platformă hibridă oferă dezvoltatorilor o bază deosebit de flexibilă pentru proiectarea următoarei generații de dispozitive inteligente și reactive.
Despre Mouser Electronics
Mouser Electronics, fondată în 1964, este un distribuitor autorizat la nivel global de semiconductori și componente electronice, reprezentând peste 1.200 de mărci ale unor producători de top din industrie. Compania este specializată în introducerea rapidă pe piață a celor mai noi produse și tehnologii destinate comunităților de ingineri proiectanți și cumpărători. Mouser are 28 de birouri în întreaga lume și își desfășoară activitatea în 23 de limbi și 34 de valute. Centrul global de distribuție al companiei este echipat cu sisteme wireless de ultimă generație pentru gestionarea depozitelor, care permit procesarea comenzilor 24/7 și operațiuni foarte precise de preluare și expediere.
Glosar de termeni
Linux-MCU – Arhitectură hibridă care combină un procesor capabil să ruleze Linux cu un microcontroler dedicat sarcinilor în timp real.
Microcontroler – Circuit integrat care include procesor, memorie și periferice, utilizat pentru controlul direct al senzorilor, motoarelor, actuatoarelor sau altor componente hardware.
Procesor de aplicații – Procesor mai performant, folosit pentru sarcini complexe precum interfețe grafice, procesare de date, comunicații, viziune artificială sau rularea unui sistem de operare precum Linux.
Calcul embedded – Procesare realizată în interiorul unui sistem dedicat, integrat într-un produs sau echipament, nu într-un computer generalist.
Edge AI / AI la marginea rețelei – Rularea algoritmilor de inteligență artificială direct pe dispozitivul local, aproape de senzori, fără a trimite permanent datele către cloud.
RPC — Remote Procedure Call – Mecanism software prin care o aplicație poate apela o funcție aflată pe un alt procesor sau într-un alt domeniu de execuție, ca și cum ar fi locală.
eMMC – Tip de memorie flash integrată, utilizată pentru stocarea sistemului de operare, a aplicațiilor și a datelor pe dispozitive embedded.
Qwiic – Ecosistem de module și conectori care simplifică conectarea senzorilor și a altor periferice la plăci de dezvoltare, de obicei prin magistrala I²C.
