Fișe și prize marca Samtec pentru conectarea plăcilor PCB
Multe dispozitive electronice sunt realizate modular, conectând plăci de circuite imprimate prin intermediul unor conectori speciali. Samtec oferă astfel de conectori în numeroase variante universale, potrivite atât pentru montare THT, cât și SMT.
Evoluția tehnologiei în domeniul electronicii de precizie presupune gestionarea unui număr tot mai mare de linii de alimentare și comunicație – o provocare semnificativă pentru inginerii care proiectează dispozitive modulare. De multe ori, aplicațiile necesită conectori placă-la-placă capabili să suporte zeci sau chiar sute de linii, menținând în același timp un format compact pentru a facilita miniaturizarea produsului final. Catalogul TME include o gamă largă de conectori capabili să îndeplinească aceste cerințe stricte. În continuare, ne concentrăm pe oferta brandului Samtec, ce se remarcă prin parametri electrici avansați, densitate mare de contacte și carcase cu profil redus.
Conectori Pin
Soclurile pin, cunoscute și ca “goldpin”, se numără printre cele mai răspândite soluții de conectare în electronică. Au o construcție simplă, sunt ușor de instalat și se adaptează cu ușurință la cerințele diferitelor aplicații. Pasul lor de pini respectă dimensiuni standardizate, cel mai frecvent 2,54 mm sau 1,27 mm. Merită menționat și faptul că reprezintă unele dintre cele mai accesibile soluții din categoria conectorilor de semnal. Samtec oferă acest tip de produse într-o gamă foarte largă de formate.
Pas de 2.54mm

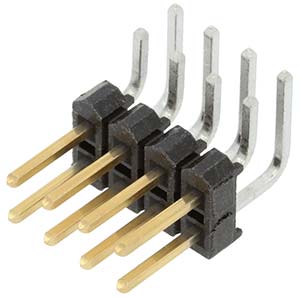

Conectorii pin cu un pas de 2.54 mm sunt utilizați în principal în circuite cu montare prin gaură (THT), însă, pentru a menține compatibilitatea, astfel de socluri sunt disponibile și în versiuni SMT. Samtec oferă peste 300 de modele din această categorie. Ele includ între 1 și 64 de pini, dispuși pe unul sau două rânduri. Variantele speciale pot avea orientare unghiulară (90°, cu contacte paralele cu suprafața PCB). Producătorul pune la dispoziție și versiuni adaptate pentru montare automată (pick-and-place) sau cu contacte rulate (cu secțiune transversală rotundă).
 |
 |
 |
 |

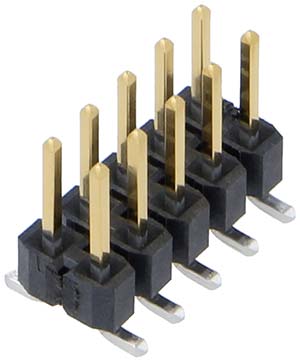

| Tată THT 2.54mm | Mamă THT 2.54mm | Tată SMT 2.54mm | Mamă SMT 2.54mm |
Conectorii tată sunt disponibili cu înălțimi de profil diferite (începând de la 3.66 mm pentru versiunile SMT). Soclurile mamă pot avea pini cu lungimi totale cuprinse între 7.63 mm și 21.08 mm, ceea ce permite utilizarea lor și ca distanțiere, facilitând ajustarea conexiunii pentru dispozitive cu dimensiuni variate.
Conectori miniMATE și POWERMATE

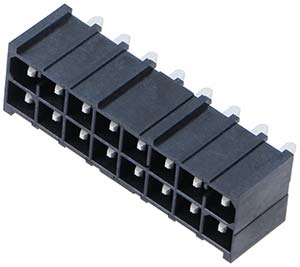

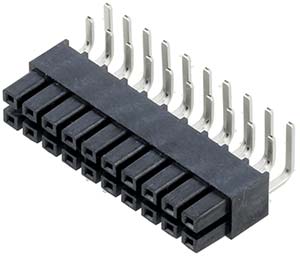

În unele aplicații, soclurile pin sunt folosite pentru a transporta curenți ridicați, în special în circuitele de alimentare. Pentru seriile miniMATE (pas de 2,54 mm) și POWERMATE (4,19 mm), curenții maximi sunt de 5,3 A, respectiv 10,3 A. Designul acestor conectori previne inversarea polarității conexiunii. Ambele serii sunt disponibile și în versiuni unghiulare. Carcasele lor includ zăvoare de blocare, care protejează conectorii împotriva vibrațiilor și șocurilor. De asemenea, soclurile pot fi utilizate și pentru conectarea firelor.
 |
 |
| MiniMATE | POWERMATE |
Versiuni Compacte

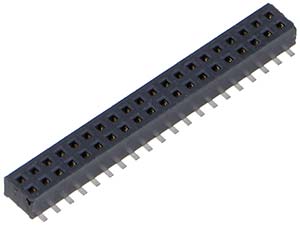

Cel mai compact conector pin din oferta Samtec are un pas de 1,27 mm. Acesta include între 4 și 80 de contacte placate cu aur, dispuse pe două rânduri. Cele mai joase versiuni SMT au un profil cu înălțimea de doar 2,29 mm. Deși majoritatea soclurilor cu o astfel de densitate a contactelor sunt destinate montării la suprafață, sunt disponibile și variante THT. Conectorii din seriile selectate includ pini de aliniere și carcase care asigură orientarea corectă a conexiunii.
 |
 |
 |

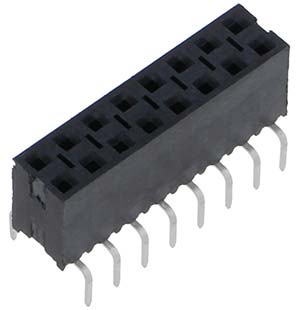

| Mamă 1.27mm | Tată 1.27mm | Unghiular 1.27mm |
Standardul PCIe și Conectori Edge
Conectorii edge sunt cunoscuți în principal de la computerele personale, unde au servit ca porturi pentru plăci de expansiune de zeci de ani. De fapt, acest tip de soclu este, de asemenea, utilizat pe scară largă în alte dispozitive modulare. În prezent, un standard popular pentru conectorii edge este PCIe (Peripheral Component Interconnect Express), originar din informatică. Oferta Samtec include socluri PCIe mamă (adică, pentru montarea PCB-urilor cu pastile de contact pe margine) disponibile în versiuni x1, x4, x8 și x16, având – respectiv – 36, 64, 98 și 164 de contacte.
 |
 |
 |

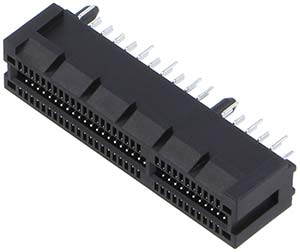

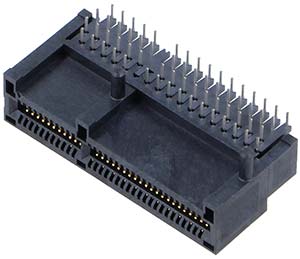

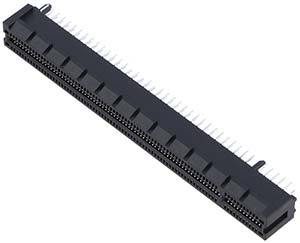

| PCIe GEN3 x1…4 | PCIe GEN3 x8…16 | PCIe unghiular |
Conectorii PCIe au contacte aranjate cu un pas de 1mm. Aceștia pot transporta curenți de până la 2.4A și pot gestiona tensiuni de 215V AC și 204V DC. O caracteristică importantă a acestor socluri este și gama largă de toleranță termică, de la -55°C la 125°C.
Socluri PCB-PCB

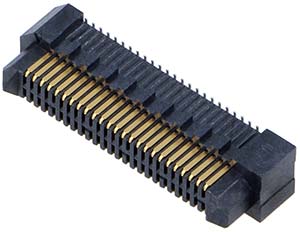

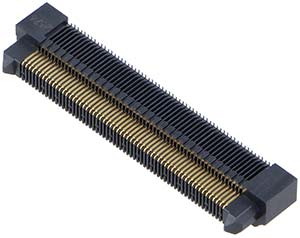

Premisele de proiectare ale conectorilor pin și edge introduc anumite limitări, în special în ceea ce privește densitatea contactelor și înălțimea conectorului. Samtec oferă numeroase soluții alternative, adaptate dispozitivelor electronice compacte care necesită distanțe minime între PCB-urile conectate. Exemple sunt seriile ERF8/ERM8 și ERF5/ERM5 (unde literele F/M indică tipul conectorului: tată/mamă).
 |
 |
 |
 |

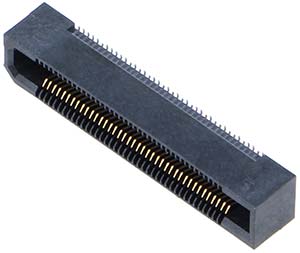

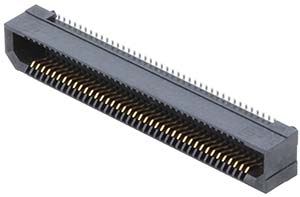

| Conectori ERF8 | Conectori ERM8 | Conectori ERF5 | Conectori ERM5 |
Produsele din aceste serii sunt proiectate pentru conexiuni rapide și frecvent deconectate, cu cerințe ridicate privind numărul de contacte. Acestea includ între 20 și 150 de pini, aranjați cu un pas de 0.5 mm sau 0.8 mm. Pe lângă liniile de semnal, ele pot furniza și alimentare (până la 1.5 A).
Conectori hermafrodiți
Forma carcasei permite conectorilor hermafrodiți să se împerecheze doar într-o singură orientare.
Conectorii hermafroditi permit împerecherea a două piese identice, însă doar într-o orientare validă din punct de vedere mecanic. Împerecherea se realizează prin rotirea unuia dintre conectori la 180°. Produsele Samtec emit un clic sonor la cuplare, ceea ce confirmă conectarea corectă și asigură o fixare suplimentară (potrivit producătorului, forța necesară pentru deconectare este de aproximativ 6–8 ori mai mare decât în cazul conectorilor clasici placă-la-placă).
Aceste soluții fac parte din seriile LSEM, LSHM și LSS, cu un pas de 0,5 mm, având între 20 și 100 de contacte, fiecare capabil să transporte până la 2 A. În funcție de model, înălțimea conexiunii este de 5 mm, 8 mm sau 12 mm.
Alți conectori PCB

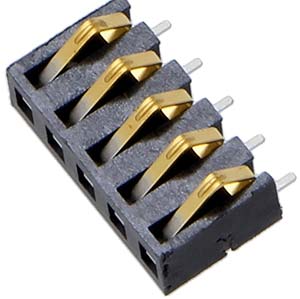

Asortimentul Samtec include, de asemenea, multe alte soluții pentru aplicații specifice. De exemplu, conectorii din seriile SIB/SIBF sunt utilizați pentru conectarea bateriilor, unde contactele cu arc apasă pe pastilele de ieșire; aceștia pot conduce curenți de până la 2,5 A.
 |
 |
 |
 |

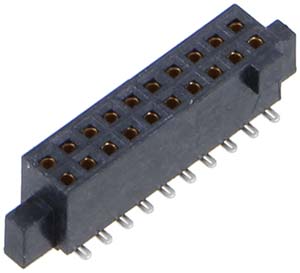

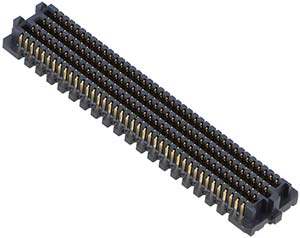

| Conectori Baterie | Conectori QTH/QSH | Conectori SEAM/SEAF | Conectori SFM/TFM |
Cea mai mare densitate de contacte se regăsește în seriile QTH/QSH (până la 240 de pini) și SEAM/SEAF (până la 500 de pini). Acești conectori pot fi utilizați pentru interfețe precum Ethernet sau PCI Express, adică pentru semnale de frecvență foarte înaltă utilizate în computere și servere. În soclurile SEAM/SEAF, contactele sunt dispuse pe mai multe rânduri și necesită montare prin gaură; datorită densității mari a conexiunilor, acestea sunt, de regulă, plasate pe PCB-uri multistrat.
Text elaborat de Transfer Multisort Elektronik Sp. z o.o.
