Toshiba și MIKROE prezintă o placă de comandă a motorului pentru simplificarea procesului de prototipare a aplicațiilor
Toshiba a încheiat un parteneriat cu MIKROE pentru a integra SmartMCD™ pentru motoare de curent continuu cu perii duble pe placa SmartMCD TB9M001FTG. Placa permite inginerilor din domeniul auto să evalueze și să dezvolte driverul inteligent de control al motorului TB9M001FTG pentru aplicații auto precum trape electrice, ștergătoare, geamuri electrice și scaune reglabile, eficientizând faza de prototipare.
Cu accent pe performanță, flexibilitate și ușurință de integrare, dispozitivul SmartMCD, certificat AEC-Q100 (Grad 1), îndeplinește cerințele ASIL-A. Acesta include funcții de siguranță robuste, precum detectarea integrată a erorilor pentru supracurent (drivere low-side și high-side), supratensiune, subtensiune și protecție împotriva opririi termice.
Caracteristici de siguranță integrate și control încorporat pentru aplicații auto cu motor
Dispozitivul dispune de un microcontroler (MCU) cu nucleu Arm Cortex®-M0. De asemenea, integrează 16 kB de memorie RAM și 192 kB de memorie Flash, cu 16 kB suplimentari de memorie Flash pentru date, toate protejate cu cod de corectare a erorilor (ECC), care permite corectarea erorilor simple și detectarea erorilor duble (SEC/DED).
SmartMCD integrează patru drivere de releu low-side, permițând controlul înainte și înapoi al două motoare DC cu perii atunci când sunt utilizate relee unipolare cu două poziții (SPDT). În plus, include două drivere high-side pentru alimentarea sarcinilor de 5 V și 12 V către componente externe, un transceiver LIN pentru comunicații în vehicul și un sistem complet integrat de gestionare a energiei, care generează toate nivelurile de tensiune necesare pornind de la bateria vehiculului.

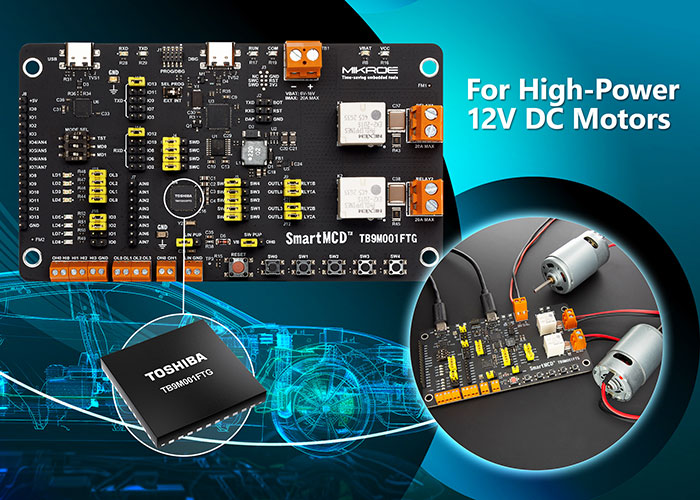

Placa SmartMCD TB9M001FTG are un design compact, cu dimensiuni de 130 × 73 mm și include toate circuitele necesare pentru controlul motorului și testarea operațională. Aceasta oferă multiple intrări și ieșiri configurabile de uz general (GPIO), cu mai multe opțiuni de conectare, selectabile prin jumperi. Un depanator integrat, compatibil cu standardul CMSIS-DAP, permite funcționarea, testarea și depanarea imediată a dispozitivului țintă.
- Informații suplimentare despre circuitul integrat SmartMCD TB9M001FTG pot fi găsite pe site-ul web al Toshiba: https://toshiba.semicon-storage.com/eu/semiconductor/product/automotive-devices/detail.TB9M001FTG.html
- Informații suplimentare despre placa MIKROE SmartMCD TB9M001FTG pot fi găsite aici: https://www.mikroe.com/smartmcd-tb9m001ftg-board
