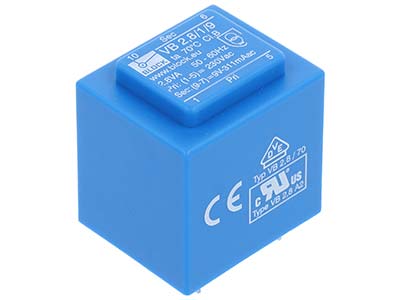

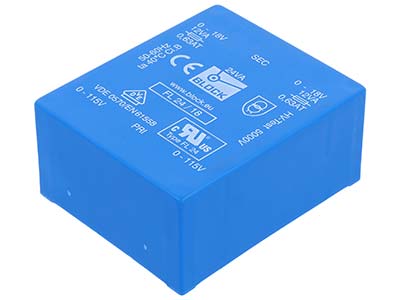

BLOCK este un producător german specializat în proiectarea și fabricarea transformatoarelor și a componentelor pentru sistemele de alimentare. Compania oferă soluții destinate echipamentelor industriale, precum și aplicațiilor electronice și de automatizare. Oferta TME a fost extinsă recent cu noi produse BLOCK, printre care se remarcă transformatoarele încapsulate pentru montare pe circuite imprimate.
Modelele disponibile au grad de protecție IP00 și aparțin claselor termice de izolație B sau E, corespunzătoare unor temperaturi maxime ale sistemului de izolație de 130°C, respectiv 120°C. Produsele respectă cerințele standardelor EN 61558-2-6, referitor la siguranța transformatoarelor de separare de siguranță, și UL 5085-1, care stabilește cerințe generale de siguranță pentru transformatoarele de joasă tensiune.
Versiuni disponibile la TME
În funcție de versiune, transformatoarele sunt prevăzute cu două înfășurări primare de 115 V AC sau cu o singură înfășurare primară de 230 V AC. Modelele pot avea una sau două înfășurări secundare, cu tensiuni nominale cuprinse între 6 V și 24 V AC. Pentru anumite versiuni, curentul nominal al unei înfășurări secundare poate ajunge la 5,55 A.
Datorită construcției compacte, transformatoarele BLOCK reprezintă o soluție potrivită pentru aplicațiile în care sunt importante dimensiunile reduse, stabilitatea parametrilor de funcționare și separarea galvanică fiabilă a circuitelor. Diversitatea caracteristicilor electrice și constructive permite alegerea modelului adecvat cerințelor fiecărei aplicații.
| Caracteristici | |
| Tip transformator | Încapsulat |
| Putere nominală* | 0,35…52VA |
| Tensiune primară* | 2 × 115 V sau 1 × 230 V AC |
| Tensiune secundară 1* | 6…24 V AC |
| Tensiune secundară 2* | 6…24 V AC |
| Curent secundar 1* | 8…5550mA |
| Curent secundar 2* | 12…2890mA |
| Montaj | PCB |
| Clasa de protecție | IP00 |
| Standarde | EN 61558-2-6, UL 5085-1 |
| Clasa termică a izolației* | B sau E |
| Dimensiuni exterioare* | De la 22,0 × 22,7 × 15,0 mm la 94,0 × 61,0 × 58,5 mm |
* în funcție de model
Text elaborat de Transfer Multisort Elektronik Sp. z o.o.
Glosar de termeni
Transformator încapsulat – Transformator ale cărui componente interne sunt protejate printr-un material izolator de încapsulare, de regulă o rășină.
Clasa termică a izolației – Clasificare care indică temperatura caracteristică admisibilă pentru sistemul de izolație electrică.
IP00 – Grad de protecție care nu asigură protecție declarată împotriva contactului cu părțile periculoase, pătrunderii corpurilor solide sau apei.
