Electronica modernă impune proiectanților cerințe din ce în ce mai ridicate. Creșterea densității de putere, miniaturizarea dispozitivelor și necesitatea reducerii pierderilor de energie fac ca până și componentele aparent simple, precum inductoarele, să influențeze semnificativ parametrii de funcționare ai întregului sistem. Acest lucru este valabil în special în cazul convertoarelor în comutație, al filtrelor EMI și al circuitelor de putere, unde alegerea corectă a elementului inductiv determină eficiența, stabilitatea și fiabilitatea dispozitivului.

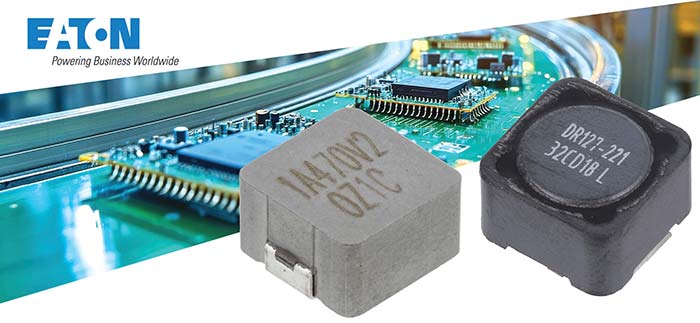

Oferta Eaton Electronics disponibilă la TME include câteva sute de modele de inductoare bobinate pentru montare pe suprafață, ceea ce permite proiectanților să aleagă componente potrivite atât pentru dispozitive portabile de mici dimensiuni, cât și pentru aplicații industriale solicitante. Catalogul cuprinde componente cu inductanțe de la câțiva nanohenri până la sute de milihenri, proiectate pentru curenți de la câteva zeci de miliamperi până la câteva zeci de amperi, în funcție de model.
Convertoare în comutație – aplicația de bază a inductoarelor de putere
Cea mai importantă categorie de aplicații o reprezintă circuitele de alimentare bazate pe convertoare DC/DC. În aceste circuite, inductorul are rolul de a stoca energia și de a netezi variațiile curentului, contribuind astfel la obținerea unei eficiențe ridicate a conversiei tensiunii.

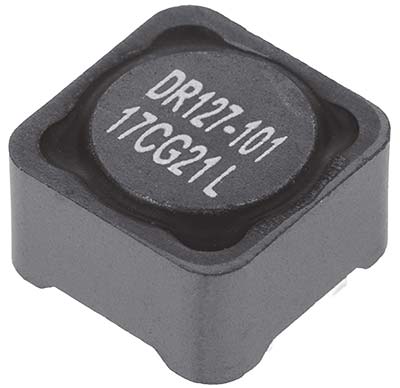

Inductoarele Eaton Electronics sunt proiectate pentru utilizarea în circuite de tip buck, boost, flyback sau rezonante. Construcțiile cu ecranare magnetică contribuie la reducerea emisiilor de interferențe electromagnetice, aspect deosebit de important în cazul dispozitivelor cu un grad ridicat de integrare și al proiectelor care trebuie să respecte cerințe stricte de compatibilitate electromagnetică (EMC).
Datorită gamei largi de inductanțe (de la 22 nH la 120 mH) și a valorilor diferite ale curentului admisibil, poate fi selectată o componentă potrivită atât pentru convertoare de mici dimensiuni destinate alimentării electronicii de consum, cât și pentru sisteme industriale mult mai solicitante.
Filtrarea interferențelor și funcționarea stabilă a circuitelor digitale
Inductoarele Eaton funcționează la temperaturi cuprinse între −40 și 125°C.
Inductoarele joacă, de asemenea, un rol esențial în suprimarea interferențelor de înaltă frecvență. Amplasate pe traseele de alimentare, acestea reduc riplul de curent și zgomotul generat în timpul funcționării convertoarelor în comutație, procesoarelor sau sistemelor de comunicații.
Un element inductiv ales corespunzător îmbunătățește stabilitatea tensiunii de alimentare și facilitează respectarea cerințelor de compatibilitate electromagnetică. Acest aspect este important nu numai în echipamentele industriale, ci și în echipamentele de telecomunicații, calculatoare, sistemele de automatizare sau sistemele IoT, unde numeroase circuite funcționează simultan la frecvențe ridicate.
Electronica industrială și sisteme de mare putere
Parametrii multor modele Eaton Electronics permit utilizarea acestora și în aplicații de putere mai solicitante. Catalogul TME include componente capabile să funcționeze la curenți de lucru mari și cu valori ridicate ale curentului de saturație, ceea ce asigură o funcționare stabilă chiar și în condiții de sarcină ridicată. În funcție de model, curentul de funcționare variază între 60 mA și 78 A, iar curentul de saturație poate ajunge la 123 A.
Aceste caracteristici fac ca inductoarele Eaton să fie potrivite, printre altele, pentru:
- surse de alimentare industriale;
- controlere pentru automatizări;
- sisteme LED de mare putere;
- echipamente de telecomunicații;
- module de alimentare pentru servere și calculatoare;
- electronică industrială și sisteme embedded.
Dimensiuni compacte fără compromisuri
Pentru proiectanți, miniaturizarea continuă și necesitatea de a integra toate componentele pe suprafața limitată a unei plăci PCB reprezintă provocări importante. Eaton Electronics oferă inductoare în carcase de diferite dimensiuni, permițând selectarea optimă a componentelor în funcție de spațiul disponibil. Catalogul TME include modele cu dimensiuni începând de la aproximativ 4 × 4 mm, precum și dispozitive mai mari, destinate aplicațiilor de putere ridicată. Sunt disponibile, de asemenea, mai multe variante de înălțime a carcasei, facilitând adaptarea componentelor la cerințele mecanice ale proiectului.
Gamă largă de componente în catalogul TME
Gama de inductoare bobinate Eaton Electronics disponibilă la TME include peste 760 de modele, ceea ce permite proiectanților să aleagă o componentă potrivită pentru aproape orice tip de aplicație. Sunt disponibile variante care diferă prin valoarea inductanței, curentul admisibil, curentul de saturație, rezistența înfășurării și dimensiunile carcasei, facilitând optimizarea proiectului din punct de vedere al eficienței, costurilor și spațiului disponibil pe PCB.
Text elaborat de Transfer Multisort Elektronik Sp. z o.o.
Glosar de termeni
Inductor – Componentă pasivă care stochează energie într-un câmp magnetic atunci când este traversată de curent electric. Este utilizată frecvent în convertoare de putere și circuite de filtrare.
Inductanță – Mărime electrică ce caracterizează capacitatea unui inductor de a se opune variațiilor curentului. Se măsoară în henri (H).
Inductor de putere – Inductor proiectat pentru a funcționa la curenți relativ mari, fiind utilizat în special în convertoare DC/DC, surse de alimentare și alte circuite de putere.
Curent de saturație – Valoarea curentului la care miezul magnetic al inductorului începe să intre în saturație, determinând scăderea semnificativă a inductanței.
Riplu de curent – Variația periodică a curentului suprapusă peste valoarea sa medie, întâlnită frecvent la ieșirea convertoarelor în comutație.
EMI (Electromagnetic Interference) – Interferențe electromagnetice care pot perturba funcționarea circuitelor și echipamentelor electronice.
EMC (Electromagnetic Compatibility) – Compatibilitate electromagnetică; capacitatea unui echipament de a funcționa corect în mediul său electromagnetic fără a produce interferențe inacceptabile.
Buck / Boost – Topologii de convertoare DC/DC utilizate pentru reducerea, respectiv creșterea tensiunii.
Flyback – Topologie de convertor în comutație utilizată pentru transferul energiei între circuite, adesea cu izolare galvanică.
Ecranare magnetică – Construcție destinată limitării câmpului magnetic dispersat în jurul unui inductor și reducerii interferențelor cu circuitele din apropiere.
