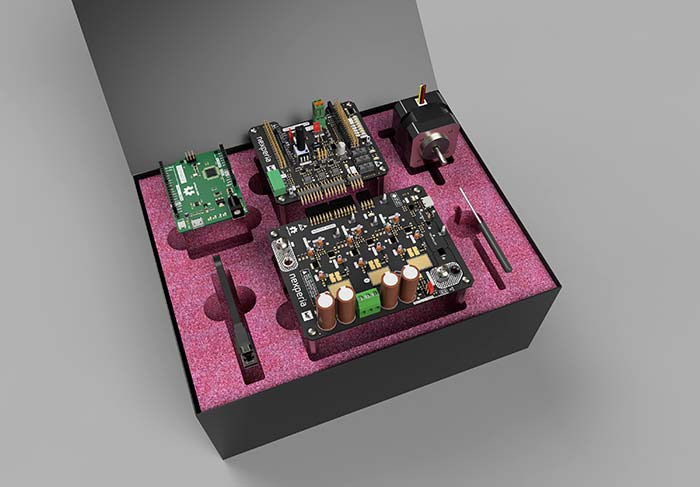

Kitul de evaluare a driverului de motor Nexperia NEVB-MTR1-KIT1 este rezultatul colaborării dintre Nexperia și Würth Elektronik. – Sursă imagine: Nexperia
Würth Elektronik și Nexperia au dezvoltat kitul de evaluare NEVB-MTR1-KIT1, care include un driver de motor cu arhitectură modulară. Kitul, creat în colaborare, poate fi configurat pentru utilizare în mai puțin de două minute și se alimentează ușor prin USB-C. Datorită arhitecturii sale deschise, microcontrolerele și componentele pot fi înlocuite cu ușurință. Firmware-ul open-source permite adaptarea și dezvoltarea rapidă a controlerelor de motor în condiții reale. Un aspect deosebit al kitului îl reprezintă conectorii de mare intensitate integrați de Würth Elektronik, care permit evaluări de până la 1 kW la 48 V. Kitul include: o placă de invertor trifazat, o placă de controler de motor, o placă de dezvoltare cu microcontroler, conexiuni pre-cablate pentru motor și un motor BLDC (motor fără perii, alimentat în curent continuu).
Cererea pentru dinamică ridicată, rezistență la defecțiuni și eficiență energetică este în continuă creștere în sistemele moderne de acționare. Prin urmare, dezvoltarea controlerelor de motor a devenit o sarcină tehnică tot mai complexă, în care hardware-ul și software-ul trebuie să funcționeze în mod optim împreună. Selecția corectă a componentelor — MOSFET-uri, IGBT-uri, drivere de poartă și elemente de protecție — este esențială. Doar o combinație bine adaptată între driver și switch asigură eficiență și fiabilitate ridicată. În schimb, o selecție nepotrivită poate duce la pierderi mari la comutare, comportament termic critic sau instabilitate în control. Pentru a evita aceste probleme, este esențială validarea atentă a comportamentului componentelor în condiții reale, ținând cont de factori precum: elementele parazite, fenomenele tranzitorii de comutare și interferențele electromagnetice (EMI).
Acesta este punctul forte al noului kit: simplifică semnificativ dezvoltarea și permite evaluarea rapidă a diferitelor motoare și a conceptelor de control, inclusiv cu utilizarea senzorilor.
Nexperia
Würth Elektronik eiSos
Glosar de termeni
| Invertor trifazat | Circuit electronic care convertește curentul continuu (DC) în curent alternativ (AC) trifazat, utilizat în controlul motoarelor. |
| BLDC (Brushless DC Motor) | Motor electric fără perii care funcționează pe curent continuu, având eficiență ridicată și întreținere redusă. |
| MOSFET | Tranzistor cu efect de câmp utilizat ca switch de mare viteză și eficiență în circuitele de putere. |
| IGBT | Tranzistor bipolar cu poartă izolată – combină avantajele MOSFET-urilor și ale tranzistoarelor bipolare. |
| Driver de poartă | Circuit care controlează deschiderea și închiderea unui tranzistor de putere (MOSFET/IGBT). |
| Firmware open-source | Cod de control predefinit, disponibil public pentru modificare și utilizare liberă. |
