Seriile FXP30x și PC30x de la Taoglas combină tehnologiile celulare, GNSS și Wi-Fi cu antene PCB compacte
Taoglas® a anunțat seriile FXP30x și PC30x de antene de înaltă performanță, o nouă familie de antene compacte proiectate pentru conectivitate celulară, GNSS și Wi-Fi® în dispozitive electronice cu spațiu limitat. Ambele serii permit inginerilor să integreze mai multe tehnologii wireless într-o singură antenă, reducând numărul de componente ale dispozitivului și simplificând, în același timp, proiectarea acestuia, scurtând timpul de asamblare și accelerând lansarea pe piață.
Noul portofoliu include șase modele de antene în două formate: seria de antene PCB flexibile FXP30x și seria de antene PCB rigide FR4 PC30x. Ambele familii acoperă frecvențe celulare de la 600 MHz la 8000 MHz, permițând conectivitate globală pe mai multe standarde wireless.
Simplificarea integrării multi-radio în dispozitive compacte prin arhitecturi de antenă combinate
Seria FXP30x se bazează pe tehnologia de antene flexibile din polimer de la Taoglas, combinând o eficiență ridicată a radiației, independența față de planul de masă și o construcție ultra-subțire, potrivită pentru instalarea în interiorul carcaselor compacte ale dispozitivelor. Antenele sunt prevăzute cu un suport adeziv de tip „peel-and-stick” pentru montarea sigură pe suprafețe nemetalice, cum ar fi carcasele din plastic sau sticla, în timp ce construcția flexibilă a PCB-ului permite instalarea în spații interne înguste, unde antenele rigide ar putea să nu încapă.
Seria PC30x oferă aceleași opțiuni de conectivitate într-o antenă PCB rigidă, realizată pe un substrat FR4, oferind o alternativă stabilă din punct de vedere mecanic pentru aplicații în care antena poate fi montată direct în interiorul carcasei dispozitivului, fie cu ajutorul suportului adeziv, fie cu șuruburi din plastic.
Fiecare antenă este livrată cu un cablu preasamblat și un conector I-PEX MHF®. Cablurile sunt disponibile în diferite culori, pentru a asigura conexiuni corecte în cazul variantelor care necesită cabluri mai lungi, permițând o integrare simplă cu modulele wireless.
Suport pentru configurații wireless multiple cu o singură soluție de antenă integrată
Familiile FXP30x și PC30x includ fiecare trei configurații de antenă create pentru a funcționa cu module radio inteligente care combină diferite tehnologii wireless într-o singură antenă integrată:
- Variantele FXP301 și PC301 integrează conectivitate celulară și GNSS, oferind funcționare GNSS pe frecvențele L1, B1I, G1 și L-Band, împreună cu acoperire celulară de bandă largă.
- Variantele FXP302 și PC302 combină conectivitatea celulară cu Wi-Fi pe benzile de 2,4 GHz, 5,8 GHz și 7,125 GHz.

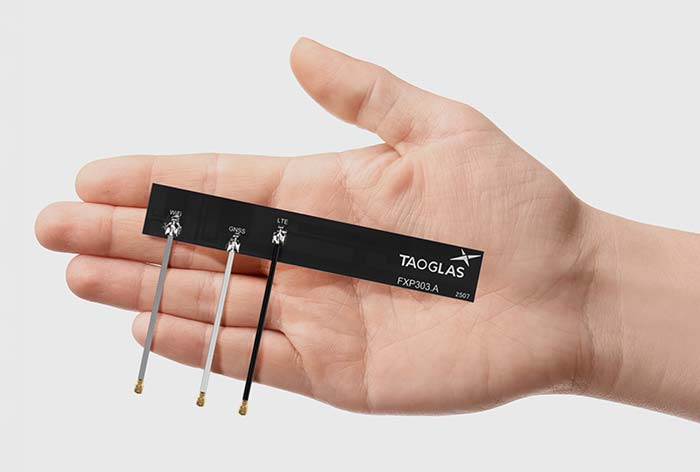

- Variantele FXP303 și PC303 integrează toate cele trei tehnologii – GNSS, celular și Wi-Fi – pentru dispozitive care necesită poziționare, conectivitate globală și rețea wireless locală.
Modelele flexibile FXP permit instalarea în spații interne curbe sau înguste, în timp ce modelele rigide PC oferă o soluție robustă de montare în dispozitivele pentru care este preferată o antenă PCB rigidă.
Wi-Fi® este marcă comercială înregistrată a Wi-Fi Alliance®. MHF® este marcă comercială înregistrată a I-PEX Inc.
