Renesas lansează microcontrolere de top din clasa lor (RA2T1), optimizate pentru aplicații cu motor, precum scule electrice, electrocasnice și multe altele

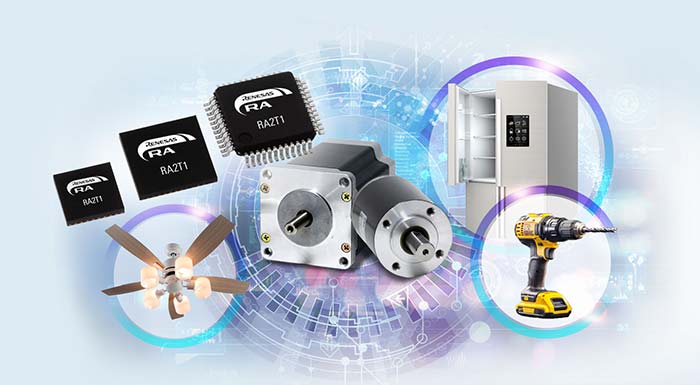

Renesas Electronics Corporation a anunțat lansarea grupului de microcontrolere (MCU) RA2T1 bazat pe nucleul Arm® Cortex®-M23, optimizat pentru sisteme de control al motoarelor. Microcontrolerele RA2T1 au fost proiectate special pentru aplicații care utilizează un singur motor, precum ventilatoare, scule electrice, aspiratoare, frigidere, imprimante, uscătoare de păr și altele.
Noile dispozitive din seria RA2T1 includ o serie de funcții menite să îmbunătățească performanța sistemelor de control al motoarelor – în special în aplicații cu un singur motor. Una dintre cele mai importante caracteristici este funcția Sample & Hold (S&H) cu 3 canale, care permite detectarea simultană a valorilor curentului trifazat în motoarele DC fără perii (BLDC). Această metodă asigură o precizie de control superioară față de tehnicile tradiționale de măsurare secvențială.
De asemenea, microcontrolerele RA2T1 oferă o funcție PWM complementară, care permite inserarea automată a timpului mort și generarea unui semnal PWM asimetric – caracteristici optimizate pentru acționarea invertoarelor și care facilitează implementarea algoritmilor de control al motoarelor.
Pentru aplicațiile care necesită un grad ridicat de fiabilitate, seria RA2T1 integrează și funcții critice de siguranță. Printre acestea se numără Port Output Enable și un comparator de mare viteză, care acționează împreună pentru a dezactiva rapid semnalul PWM în cazul detectării unui curent excesiv. Modul de oprire (shutdown) poate fi configurat în funcție de specificațiile invertorului utilizat.
Caracteristicile esențiale ale microcontrolerelor din grupul RA2T1
- Nucleu: Arm Cortex-M23 de 64 MHz
- Memorie: 64KB Flash, 8KB SRAM, 2KB Data Flash
- Periferice analogice: Convertor analog-digital (ADC) pe 12 biți cu funcție Sample & Hold pe 3 canale, senzor de temperatură, tensiune de referință internă, două comparatoare de mare viteză
- Sistem: Oscilatoare interne de mare, medie și mică viteză; ieșire de ceas; resetare la pornire; detectarea tensiunii; controlere pentru transfer de date, legături de evenimente și întreruperi; moduri de consum redus de energie
- Siguranță: Oprire forțată a PWM, verificare a erorii de paritate în SRAM, autodiagnosticare pentru ADC, măsurare a preciziei ceasului, detectarea accesului neautorizat la memorie
- Temperatură de operare: Ta = -40°C până la 125°C
- Tensiune de operare: 1.6V la 5.5V
- Capsule: 48-LQFP, 32-LQFP, 48-QFN, 32-QFN, 24-QFN (4mm × 4mm)
FSP – Suport software flexibil pentru RA2T1
Noul grup de microcontrolere RA2T1 beneficiază de suportul FSP (Flexible Software Package ) de la Renesas. FSP accelerează dezvoltarea aplicațiilor, oferind întregul ecosistem software necesar: mai multe RTOS-uri, BSP-uri, drivere periferice, middleware, conectivitate, rețele, stive de securitate și cod de referință pentru soluții AI, control al motoarelor sau aplicații cloud. Dezvoltatorii își pot integra codul moștenit și pot selecta propriul RTOS, ceea ce oferă o flexibilitate completă. Utilizarea FSP permite o migrare facilă a proiectelor către alte dispozitive din seria RA, asigurând scalabilitate și continuitate în dezvoltare.
Combinații câștigătoare
Renesas a asociat noile microcontrolere RA2T1 cu alte dispozitive compatibile din portofoliul său pentru a crea combinații câștigătoare – arhitecturi de sistem validate tehnic. Aceste combinații includ aplicații precum unelte electrice portabile, ventilatoare de tavan cu motoare BLDC inteligente, aspiratoare fără fir, suflante de frunze portabile. Aceste configurații oferă un design optimizat, cu risc scăzut, care accelerează procesul de lansare pe piață.
Disponibilitate și evaluare
Grupul de microcontrolere RA2T1 sunt disponibile împreună cu pachetul software FSP. Ele sunt compatibile cu kitul de dezvoltare Renesas Flexible Motor Control, care permite testarea facilă a motoarelor sincrone cu magnet permanent (BLDC) și cu Renesas Motor Workbench, un instrument de dezvoltare dedicat.

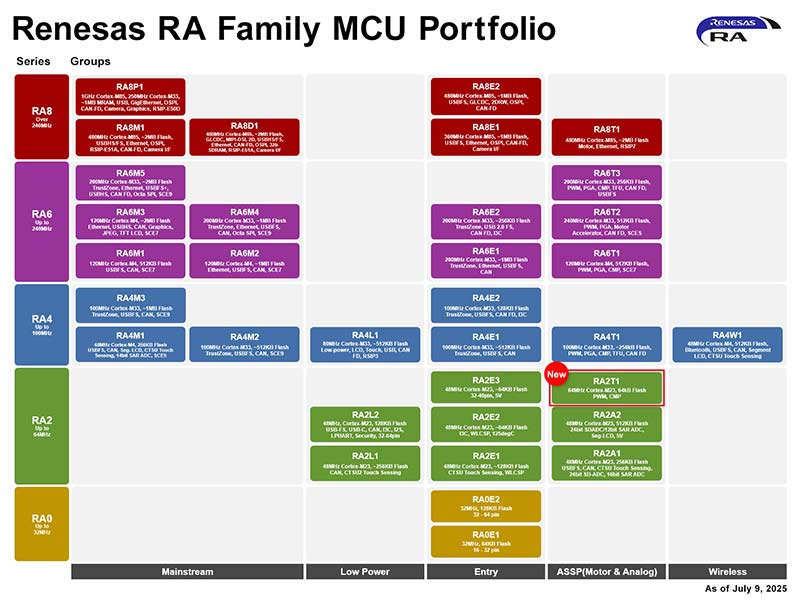

Acest kit oferă o platformă comună de dezvoltare pentru mai multe microcontrolere din familiile RA și RX, facilitând reutilizarea proprietății intelectuale (IP) pe diverse modele. Informații suplimentare sunt disponibile pe renesas.com/RA2T1. Mostrele și kiturile pot fi comandate de pe site-ul Renesas sau prin intermediul distribuitorilor autorizați.
Renesas Electronics Corporation
Glosar de termeni
| BLDC (Brushless DC Motor) | Motor DC fără perii |
| PWM (Pulse Width Modulation) | Modulație în lățimea impulsului – utilizată pentru controlul motoarelor și invertoarelor |
| Dead time | Interval de protecție între semnalele PWM, pentru a preveni scurtcircuitarea componentelor |
| Sample & Hold (S&H) | Funcție de eșantionare și menținere a valorilor analogice înainte de conversie în digital |
| SRAM | Memorie statică cu acces aleator (folosită pentru date temporare) |
| BSP (Board Support Package) | Set de drivere software pentru o placă hardware specifică |
| RTOS (Real-Time Operating System) | Sistem de operare în timp real |
| FSP (Flexible Software Package) | Pachet software flexibil de la Renesas pentru dezvoltare embedded |
| Shutdown | Oprire forțată a semnalului sau a sistemului |
| IP (Intellectual Property) | Proiecte, coduri, biblioteci reutilizabile în dezvoltare software |
Pentru mai multe informații, în limba engleză, faceți click aici
