Renesas adaugă funcția “Capacitive Touch” la microcontrolerele RA0

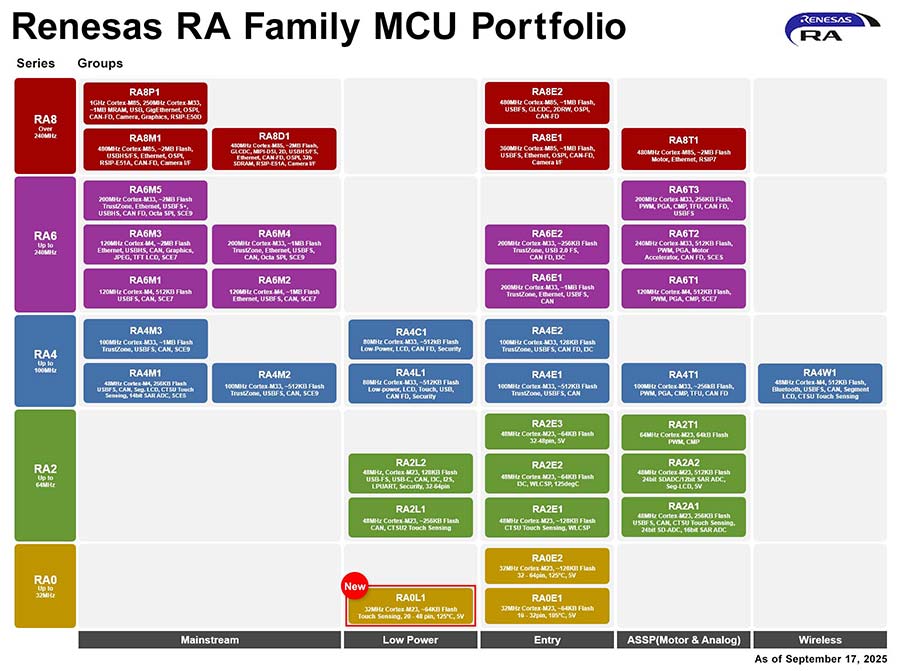

Renesas Electronics Corporation a lansat noul grup de microcontrolere (MCU) RA0L1, bazat pe nucleul Arm® Cortex®-M23. Noile dispozitive se remarcă printr-un consum extrem de redus de energie și oferă cea mai bună soluție din industrie pentru implementarea rapidă și economică a interfețelor tactile capacitive în electronice de consum alimentate de la baterii, electrocasnice și sisteme industriale.
Consum redus de energie
Microcontrolerele RA0L1 au un consum de doar 2,9 mA în modul activ și 0,92 mA în modul sleep, fiind lider în industrie. În plus, un oscilator integrat HOCO (High-speed On-Chip Oscillator) permite cel mai rapid timp de trezire din această clasă de microcontrolere. Astfel, RA0L1 poate rămâne mai mult timp în modul Software Standby, unde consumul scade la doar 0,25 µA – reducând cu până la 90% consumul față de alte soluții similare.
Caracteristici optimizate pentru costuri reduse
RA0L1 oferă o gamă largă de tensiune de operare (1,6V – 5,5V), eliminând necesitatea convertoarelor de nivel în sistemele de 5V. Integrează multiple interfețe de comunicații, funcții analogice, mecanisme de siguranță și capabilități de securitate care reduc costul BOM pentru clienți. Este disponibil într-o varietate de capsule, inclusiv un QFN compact de 4 × 4 mm cu 24 de pini.
Oscilatorul intern HOCO de înaltă precizie (±1,0%) îmbunătățește stabilitatea ratei de transmisie serială, permițând proiectanților să renunțe la un oscilator extern. Spre deosebire de alte soluții similare, precizia se menține între -40°C și +125°C, simplificând proiectarea termică și eliminând necesitatea calibrărilor suplimentare după procesul de reflow.
Tehnologie “Capacitive Touch” de vârf
Renesas este lider în tehnologia tactilă capacitivă, permițând clienților să dezvolte rapid interfețe tactile de înaltă calitate. Tehnologia sa bazată pe măsurarea auto-capacitivă simplifică proiectarea etanșă, oferind un design mai simplu și o complexitate redusă față de soluțiile bazate pe capacitanță mutuală. În plus, măsurarea multi-frecvență respectă standardele IEC61000-4-3 Nivel 4, ceea ce face aceste microcontrolere ideale și pentru aplicațiile medicale unde este nevoie de protecție robustă împotriva interferențelor electromagnetice.
Renesas oferă, de asemenea, instrumente de dezvoltare dedicate pentru touch capacitiv, inclusiv “QE for Capacitive Touch”, care simplifică ajustările de sensibilitate și accelerează dezvoltarea produselor.
Specificații cheie RA0L1
- Nucleu: 32 MHz Arm Cortex-M23
- Memorie: până la 64 KB Flash și 16 KB SRAM
- Interval de temperatură de operare: -40°C până la +125°C
- Timere: modul de temporizare cu 8 canale pe 16 biți, timer de interval pe 32b (8b × 4 canale), ceas în timp real RTC
- Periferice de comunicații: 3 interfețe UART multifuncționale, 2 interfețe UART asincrone, 6 interfețe SPI simplificate, 2 interfețe I²C și 6 interfețe I²C simplificate
- Periferice analogice: ADC pe 12 biți, senzor de temperatură, referință de tensiune internă
- HMI: Capacitive Touch (până la 24 canale), Controlled Current Drive Port (până la 8)
- Siguranță: verificarea parității SRAM, detectarea accesului invalid la memorie, detectarea frecvenței, test A/D, detectarea nivelului de ieșire, unitate hardware CRC și protecție la scrierea regiștrilor
- Securitate: ID unic, TRNG, protecție Flash (citire/scriere), fereastră de acces Flash
- Capsule: QFN (24, 32, 48 pini), LQFP (32, 48 pini), LSSOP (20 pini)
