În prezent, motoarele sunt omniprezente, fiind utilizate într-o gamă vastă de aplicații, de la aparate electrocasnice până la utilaje industriale. Având în vedere că acestea reprezintă o parte semnificativă din consumul global de energie, optimizarea controlului motoarelor pentru creșterea eficienței energetice are o importanță deosebită. Acest articol analizează structura motoarelor, utilizarea variatoarelor de frecvență (Variable Frequency Drives – VFD) și soluțiile destinate aplicațiilor de control al motoarelor, de la suport hardware până la algoritmi avansați.
Utilizarea pe scară largă a motoarelor
Motoarele fac parte integrantă din viața noastră de zi cu zi, fiind prezente în aparate de uz casnic precum mașini de spălat, uscătoare, mașini de spălat vase și pompe pentru piscine. Acestea sunt esențiale și în aplicațiile auto, autovehiculele moderne conținând între 40 și 100 de motoare, în funcție de model și de nivelul de echipare. În mediul industrial, motoarele au un rol important, în special în robotică și în automatizarea fabricilor.
Consumul de energie și eficiența
Potrivit U.S. Energy Information Administration (EIA), aproximativ 50% din consumul global de energie este atribuit motoarelor. În aplicațiile industriale, această pondere poate depăși 80%. De exemplu, în Statele Unite, consumul total de energie în 2022 a fost de 4.070 de miliarde de kilowați-oră, ceea ce corespunde unui consum zilnic de aproximativ 11,2 miliarde de kilowați-oră. O creștere cu doar 1% a eficienței motoarelor ar putea conduce la economii de aproximativ 56 de milioane de kilowați-oră pe zi.
Principalele tendințe privind eficiența motoarelor

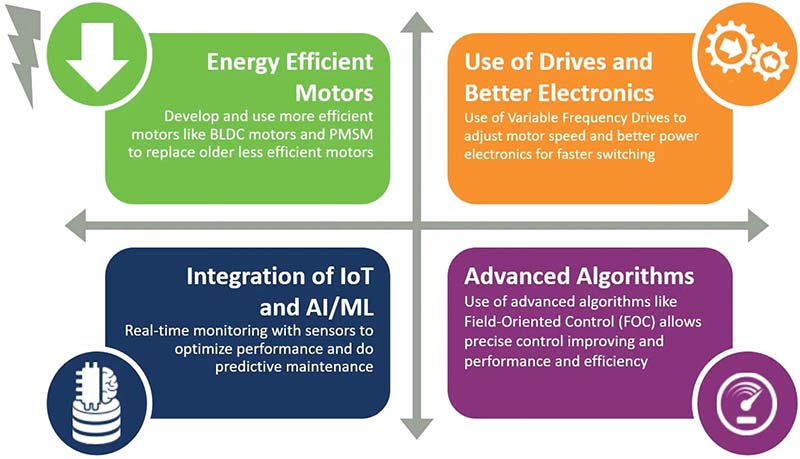

Tendințe privind eficiența acționărilor electrice.
1. Motoare eficiente din punct de vedere energetic
O direcție importantă în domeniul eficienței motoarelor este trecerea de la motoarele tradiționale, precum motoarele asincrone de curent alternativ, la tipuri mai eficiente, cum ar fi motoarele de curent continuu fără perii (BLDC), motoarele sincrone cu magneți permanenți (PMSM) și motoarele cu magneți permanenți interni (IPM). Aceste motoare oferă un randament mai ridicat și performanțe îmbunătățite. În plus, progresele din domeniul materialelor, precum utilizarea metalelor amorfe și a magneților din pământuri rare, au contribuit la creșterea randamentului.
Progrese în structura și materialele motoarelor
În ultimul secol, progresele înregistrate în domeniul materialelor și al proiectării au îmbunătățit semnificativ randamentul și performanțele motoarelor. Analiza principalelor componente ale unui motor și a evoluției lor oferă o imagine mai clară asupra acestor progrese.
În general, un motor cuprinde scuturi portlagăr, un rotor, rulmenți și un stator cu bobinaje. De-a lungul timpului, materialele utilizate pentru realizarea acestor componente au evoluat. De exemplu, trecerea de la aluminiu la cupru în bobinele rotorului și statorului a îmbunătățit conductivitatea și randamentul. Totodată, progresele în ceea ce privește toleranțele de fabricație au contribuit la reducerea zgomotului și la creșterea eficienței.

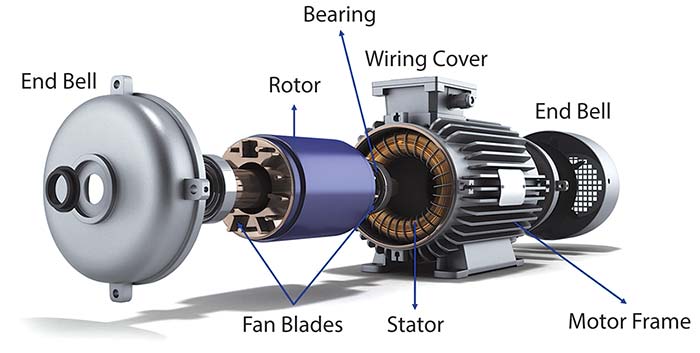

Componentele unui motor electric.
O tendință importantă în tehnologia motoarelor o reprezintă utilizarea materialelor amorfe în rotoare și statoare. În trecut erau folosite oțeluri silicioase, însă acestea prezentau pierderi ridicate prin curenți turbionari și histerezis. În prezent, ele sunt înlocuite cu materiale amorfe, precum sticlele metalice, care generează pierderi mai mici și permit astfel obținerea unui randament superior.
Progrese semnificative au fost înregistrate și în domeniul motoarelor cu magneți permanenți. Magneții mai puternici, precum cei fabricați din materiale din pământuri rare, cum ar fi neodimul, fierul și borul, permit obținerea unui cuplu mai mare și a unui randament superior. Cu toate acestea, din considerente legate de sustenabilitate, sunt explorate și alternative precum magneții pe bază de aluminiu, nichel, crom și ferită, care oferă proprietăți bune într-un interval larg de temperaturi și în câmpuri magnetice puternice.
Rulmenți și reducerea dimensiunilor motoarelor
Trecerea de la lagărele de alunecare la rulmenții cu bile a contribuit semnificativ la reducerea frecării și la îmbunătățirea toleranțelor, sporind astfel randamentul motoarelor. În ultimul secol, acestea au devenit considerabil mai mici, menținând aceeași putere.
De exemplu, un motor electric asincron trifazat modern de 5 CP, cu rotor în scurtcircuit (SCIM – Squirrel-Cage Induction Motor), este mult mai compact, iar greutatea sa reprezintă aproximativ 20% din greutatea unui motor cu aceeași putere nominală fabricat în 1910. Această reducere a dimensiunilor a fost posibilă datorită utilizării unor materiale mai ușoare și mai eficiente, precum și progreselor realizate în domeniul izolației termice și electrice.

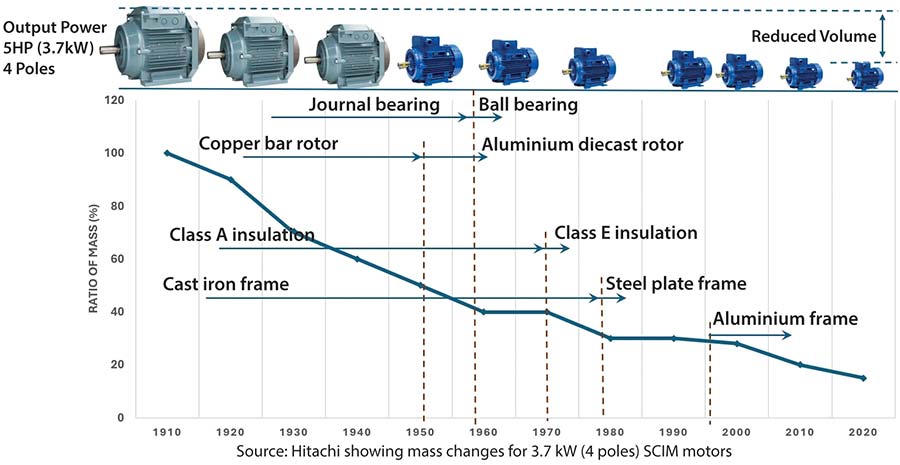

Evoluția acționărilor electrice.
Motoarele mai ușoare oferă avantaje importante în aplicațiile auto, unde reducerea masei poate conduce la creșterea eficienței și poate permite integrarea acestora în spații mai compacte. În ansamblu, aceste progrese tehnologice conduc la sisteme de acționare mai eficiente, capabile să ofere performanțe superioare și economii de energie.
Evoluția materialelor, a magneților și a rulmenților, împreună cu reducerea dimensiunilor, a contribuit la obținerea unor motoare mai eficiente și mai performante. Explorarea unor noi materiale și soluții constructive poate susține în continuare aceste îmbunătățiri.
2. Utilizarea variatoarelor de frecvență (VFD)
Variatoarele de frecvență (VFD) sunt utilizate tot mai frecvent pentru controlul turației motoarelor și creșterea eficienței energetice. Acestea adaptează turația motorului la cerințele sarcinii, reducând astfel consumul de energie. În cazul variatoarelor de frecvență, trecerea de la tranzistoarele bipolare cu poartă izolată (IGBT) la tehnologia bazată pe carbură de siliciu (SiC) a contribuit, de asemenea, la creșterea eficienței și la o comutație mai rapidă.
Impactul variatoarelor de frecvență (VFD)

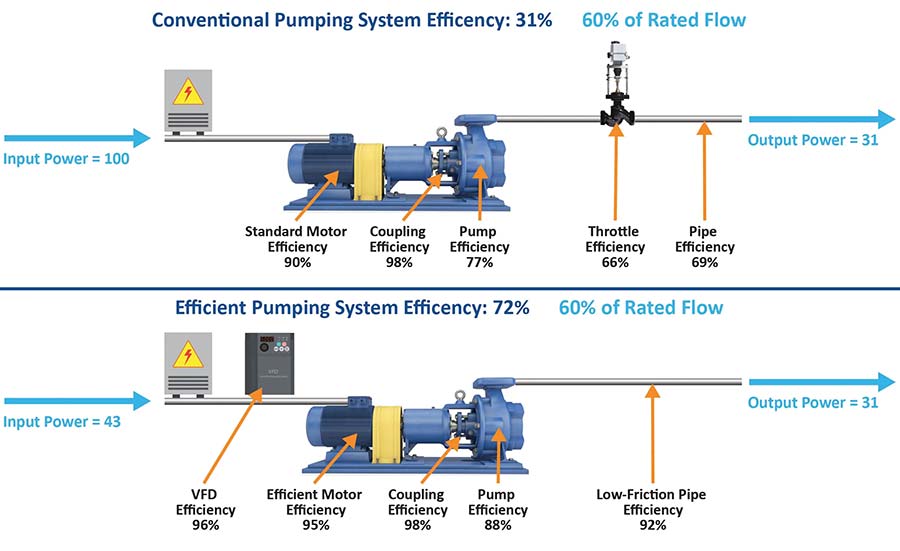

Considerații tehnice și economice privind utilizarea acționărilor cu turație variabilă în sistemele cu motoare electrice.
Variatoarele de frecvență au revoluționat controlul motoarelor, permițând reglarea precisă a turației și a cuplului. Această tehnologie optimizează performanțele motorului și îmbunătățește semnificativ eficiența sistemului. Un VFD reglează frecvența și tensiunea aplicate motorului, permițând funcționarea acestuia în punctul de funcționare optim pentru sarcina respectivă.
De exemplu, în sistemele convenționale de acționare, când motoarele funcționează la putere maximă, iar debitul este reglat cu ajutorul unor supape de reglare, apar pierderi semnificative de energie. În schimb, variatoarele de frecvență elimină necesitatea acestui tip de reglare prin adaptarea turației motorului la debitul necesar, reducând astfel consumul de energie și sporind eficiența generală a sistemului. Studiile au arătat că utilizarea unui VFD poate mai mult decât dubla eficiența sistemului de acționare, de la aproximativ 31% la 72%.
Soluții de la Microchip Technology
Microchip Technology oferă o gamă cuprinzătoare de soluții pentru aplicațiile de control al motoarelor, incluzând suport hardware și algoritmi avansați. Portofoliul companiei cuprinde microcontrolere, drivere de poartă, componente de electronică de putere și senzori, toate proiectate pentru optimizarea performanțelor motoarelor.
Suport hardware

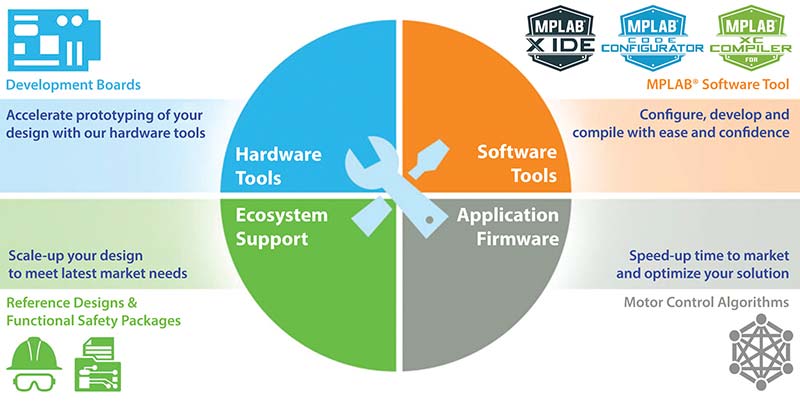

Microchip Technology oferă soluții hardware care accelerează proiectarea și dezvoltarea sistemelor de control al motoarelor și contribuie la optimizarea performanței și eficienței acestora.
Pentru variatoarele de frecvență (VFD), compania furnizează convertoare AC-DC și invertoare realizate cu MOSFET-uri de înaltă eficiență din carbură de siliciu (SiC) și drivere de poartă avansate, care permit o comutație precisă. Invertoarele, comandate de controlerele de semnal digital (DSC) dsPIC®, convertesc curentul continuu (DC) în curent alternativ (AC) cu frecvență variabilă, asigurând funcționarea eficientă a motorului.
Senzorii integrați furnizează în timp real informații privind curentul, tensiunea și temperatura, contribuind la creșterea fiabilității sistemului. Microchip Technology oferă, de asemenea, plăci de evaluare și dezvoltare, proiecte de referință, biblioteci software și instrumente de dezvoltare care facilitează proiectarea și implementarea algoritmilor avansați de control al motoarelor.
3. Algoritmi avansați de control
Algoritmii au un rol fundamental în optimizarea sistemelor de control al motoarelor. Metodele tradiționale, precum controlul V/F pentru motoarele asincrone de curent alternativ, sunt economice și relativ simple, dar nu oferă întotdeauna cea mai ridicată eficiență. Algoritmii mai avansați, precum comutația în șase pași pentru motoarele BLDC și PMSM, asigură un control mai bun al cuplului și pot fi implementați cu sau fără senzori.
Cel mai eficient algoritm este controlul orientat după câmp (FOC), care oferă eficiență ridicată, zgomot redus și performanțe excelente în ceea ce privește cuplul și turația. FOC poate fi implementat cu sau fără senzori, în funcție de tipul motorului și de cerințele aplicației.
Soluții Microchip pentru control avansat
Soluțiile Microchip pentru controlul motoarelor integrează algoritmi avansați, precum FOC, cuplu maxim per amper (MTPA – Maximum Torque per Ampere) și slăbirea câmpului, pentru maximizarea eficienței și a performanțelor. Implementarea și reglarea acestor algoritmi sunt facilitate de instrumente precum MPLAB® motorBench® Development Suite.

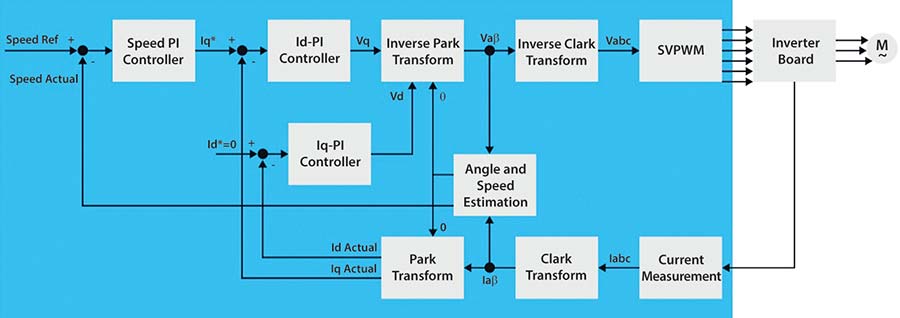

FOC poate fi implementat cu sau fără senzori, în funcție de tipul motorului și de cerințele aplicației.
În plus, Microchip oferă funcții de învățare automată pentru întreținerea predictivă, care ajută la menținerea motoarelor în condiții optime de funcționare și la reducerea riscului de apariție a unor defecțiuni neașteptate.
Algoritmul de control Zero-Speed/Maximum-Torque (ZS/MT) reprezintă o nouă variantă a FOC, care permite controlul fără senzori în aplicații ce necesită cuplu ridicat sau funcționare la turații reduse. În locul senzorilor cu efect Hall, ZS/MT utilizează o metodă fiabilă de detectare a poziției inițiale (IPD – Initial Position Detection), bazată pe injecția de înaltă frecvență (HFI – High-Frequency Injection), pentru determinarea exactă a poziției rotorului la turație zero și la turații reduse. Această caracteristică îl face potrivit pentru aplicații precum mașini de găurit, sisteme de deschidere a ușilor de garaj, demaroare auto și biciclete electrice.
4. Integrarea cu IoT și AI/ML

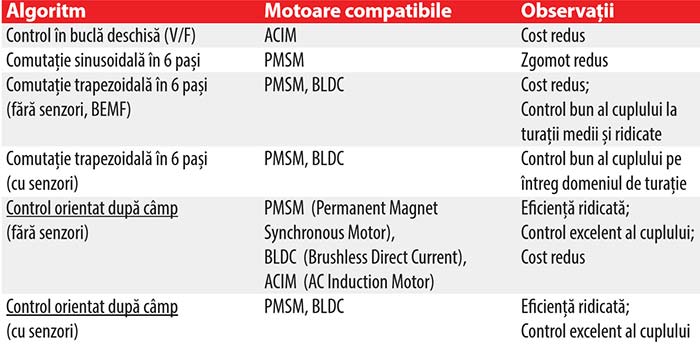

Comparație între diferiți algoritmi de control.
Integrarea tehnologiilor IoT (Internet of Things) și inteligenței artificiale (AI) a revoluționat controlul motoarelor. Senzorii joacă un rol esențial în aceste sisteme, fiind utilizați la măsurarea curentului și a cuplului, precum și la determinarea poziției rotorului. Datele furnizate de aceștia sunt transmise către microcontrolere capabile să le proceseze. Prin integrarea algoritmilor de învățare automată, aceste sisteme pot analiza datele provenite de la senzori pentru a anticipa eventuale defecțiuni ale motorului sau necesitatea unor intervenții de întreținere. Această abordare este deosebit de utilă în mediile industriale, unde opririle neprevăzute pot conduce la perioade îndelungate de nefuncționare și la pierderi financiare.
Întreținere predictivă
Întreținerea predictivă utilizează senzori și algoritmi de învățare automată pentru monitorizarea stării motorului și identificarea potențialelor probleme înainte ca acestea să provoace defecțiuni. Analiza continuă a unor parametri precum curentul, cuplul și vibrațiile contribuie la funcționarea eficientă a motorului și la reducerea duratei de nefuncționare.
Aplicația demonstrativă Microchip prezintă o soluție de întreținere predictivă pentru motoare, utilizând MPLAB® Machine Learning Development Suite împreună cu placa de control al motorului dsPIC LVMC.
Sistemul utilizează un model de clasificare care determină starea de funcționare a motorului și identifică eventuale anomalii, precum o sarcină dezechilibrată sau un rulment defect, pe baza monitorizării curentului Iq.
Concluzie
Optimizarea controlului motoarelor pentru creșterea eficienței energetice este esențială pentru reducerea consumului global de energie și îmbunătățirea performanțelor într-o gamă largă de aplicații. Prin trecerea la motoare mai eficiente, utilizarea variatoarelor de frecvență (VFD), implementarea algoritmilor avansați de control și integrarea tehnologiilor IoT și AI se pot obține economii semnificative de energie.
Pentru dezvoltarea unor astfel de sisteme, Microchip Technology pune la dispoziție soluții hardware și software, precum și expertiza necesară.
Autor: Pramit Nandy, Product Marketing Manager, Microchip Technology
Despre autor: Pramit Nandy este manager de marketing de produs la Microchip Technology Inc., specializat în aplicații de control al motoarelor. Nandy lucrează la Microchip din 2021, după ce anterior a ocupat aceeași funcție la onsemi. Deține o diplomă de master în inginerie electrică de la Arizona State University și o diplomă de licență în inginerie de instrumentație și control de la COEP Technological University din India. Cu o carieră de peste 16 ani, desfășurată în mai multe țări, Nandy a dobândit o expertiză solidă în domeniul sistemelor electrice și al ingineriei sistemelor de control.
De-a lungul carierei, a ocupat diverse funcții tehnice, printre care inginer de proiectare a sistemelor analogice, arhitect de sisteme, inginer de aplicații și inginer specializat în sisteme de control. Acest parcurs profesional i-a oferit o înțelegere aprofundată a proiectării sistemelor și a aplicațiilor practice ale acestora în numeroase sectoare, precum domeniul auto și cel industrial, telecomunicațiile, soluțiile de alimentare pentru infrastructuri cloud și piața bunurilor de larg consum. În cadrul Microchip Technology, activitatea sa este axată pe dezvoltarea aplicațiilor de control al motoarelor.
Glosar de termeni
BLDC (Brushless DC Motor) – Motor de curent continuu fără perii, în care comutația este realizată electronic. Oferă eficiență ridicată, durată mare de viață și necesită întreținere redusă.
PMSM (Permanent Magnet Synchronous Motor) – Motor sincron cu magneți permanenți, caracterizat prin eficiență ridicată și control precis al cuplului și turației.
IPM (Interior Permanent Magnet Motor) – Motor cu magneți permanenți amplasați în interiorul rotorului, utilizat în aplicații care necesită densitate mare de putere și eficiență ridicată.
SCIM (Squirrel-Cage Induction Motor) – Motor asincron cu rotor în scurtcircuit, a cărui construcție este cunoscută și sub denumirea de “colivie de veveriță”, datorită barelor conductoare scurtcircuitate la capete.
VFD (Variable Frequency Drive) – Variator de frecvență care controlează turația și cuplul motorului prin modificarea frecvenței și tensiunii de alimentare.
IGBT (Insulated Gate Bipolar Transistor) – Tranzistor bipolar cu poartă izolată utilizat frecvent în aplicații de conversie și control al puterii.
SiC (Silicon Carbide) – Carbură de siliciu, material semiconductor care permite realizarea unor dispozitive de putere cu pierderi reduse și viteze mari de comutație.
DSC (Digital Signal Controller) – Controler de semnal digital care combină funcțiile unui microcontroler cu performanțele de procesare necesare algoritmilor avansați de control.
FOC (Field-Oriented Control) – Control orientat după câmp, metodă avansată pentru controlul precis și eficient al cuplului și turației motoarelor electrice.
MTPA (Maximum Torque per Ampere) – Algoritm de control care urmărește obținerea unui cuplu maxim pentru un anumit curent, contribuind la creșterea eficienței sistemului.
ZS/MT (Zero-Speed/Maximum-Torque) – Algoritm de control fără senzori destinat obținerii unui cuplu ridicat la turație zero și la turații reduse.
IPD (Initial Position Detection) – Metodă de detectare a poziției inițiale a rotorului înaintea sau la începutul procesului de control.
HFI (High-Frequency Injection) – Injecție de înaltă frecvență utilizată pentru estimarea poziției rotorului, în special la turații foarte reduse sau la turație zero.
