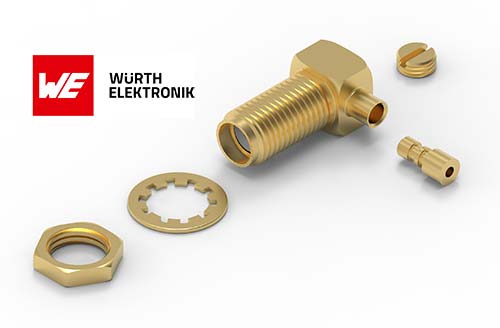

Conector de cablu WR-SMA în unghi drept cu montare pe panou – Sursă imagine: Würth Elektronik
Würth Elektronik lansează noi conectori coaxiali pentru cabluri de 50-Ω de tip 1,13, 1,32 și 1,37 mm. Mufele și soclurile – potrivite pentru utilizarea în echipamente precum dispozitive de comunicații wireless, sisteme GPS și dispozitive IoT – dispun de contacte placate cu aur și au trecut testul de pulverizare salină de 48 de ore. Conectorii ușor de instalat WR-SMA, WR-SMB, WR-MCX și WR-MMCX sunt acum disponibili în stoc fără o cantitate minimă de comandă.
Conectorul de cablu WR-SMA în unghi drept, cu montare pe panou este proiectat pentru aplicații de până la 6 GHz și oferă un design care economisește spațiu și reduce tensionarea cablului.

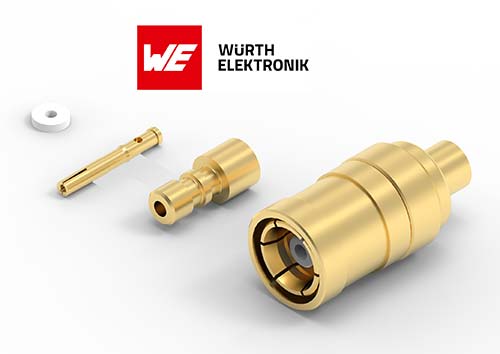

WR-SMB Conector de cablu cu mufă dreaptă pentru cablu – Sursă imagine: Würth Elektronik
Noul model din seria WR-SMA, destinat asamblării prin sertizare, este disponibil și într-o versiune cu grad de protecție IP67.
Conectorul de cablu WR-SMB cu mufă dreaptă are dimensiuni similare cu versiunea SMA, dar este drept și include un mecanism de fixare de tip snap-lock. Este proiectat pentru aplicații de până la 4 GHz și este potrivit în special pentru echipamente de testare care necesită cicluri repetate de conectare/deconectare.
Conectorii WR-MCX drepți și în unghi drept pentru cablu dispun, de asemenea, de un mecanism snap-lock și sunt potriviți pentru aplicații de până la 6 GHz.

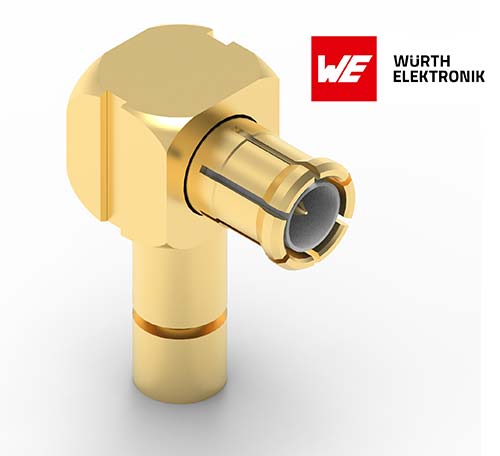

Conector de cablu WR-MCX cu mufă în unghi drept – Sursă imagine: Würth Elektronik
Acești conectori ocupă foarte puțin spațiu și rămân ușor de rotit, oferind astfel un plus de flexibilitate în aplicațiile care utilizează conectori în unghi drept. Toți conectorii au fost testați pentru cel puțin 500 de cicluri de împerechere. Modelul WR-MCX are un diametru de 4,5 mm, iar versiunea WR-MMCX are un diametru mai mic, de doar 3,5 mm, necesitând totodată o forță mai redusă atât pentru conectare, cât și pentru deconectare.

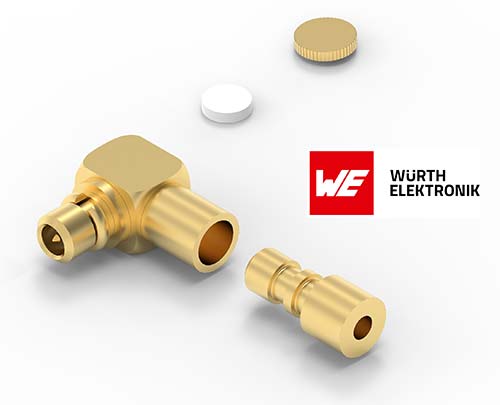

Conector de cablu cu mufă în unghi drept WR-MMCX – Sursă imagine: Würth Elektronik
Glosar de termeni
| Bulkhead | Tip de montare pe panou, în care conectorul traversează carcasa sau panoul echipamentului. |
| Receptacle (soclu) | Partea fixă a unui conector (în care se introduce mufa). |
| Snap-lock | Mecanism de fixare rapidă prin presare, fără înfiletare. |
| Remain rotatable | Capacitatea unui conector montat (în special în unghi drept) de a putea fi rotit ușor după conectare. |
| SMA / SMB / MCX / MMCX | Tipuri standardizate de conectori coaxiali, diferențiindu-se prin dimensiune, frecvență și mecanism de cuplare. |
| IP67 | Grad de protecție împotriva prafului și a imersiunii temporare în apă. |
| Cicluri de împerechere | Numărul de conectări/deconectări pe care un conector le poate suporta fără degradare semnificativă a performanței. |
