Cu ajutorul familiei extinse de produse Flex Suppressor, puteți aborda eficient numeroase provocări din proiectarea și utilizarea dispozitivelor electronice: integritatea semnalului poate fi îmbunătățită cu ușurință, diafonia poate fi redusă semnificativ, iar fiabilitatea echipamentelor electronice crește în mod considerabil.
Fiecare dezvoltator de electronice se confruntă cu interferențele generate de frecvențele parazitare de pe cabluri sau PCB-uri. Din fericire, seria Flex Suppressor oferă o soluție flexibilă și ușor de utilizat pentru astfel de probleme. Poate contribui atât la trecerea testelor EMC, cât și la îmbunătățirea performanței generale a aplicației, fie prin protejarea integrității semnalului, fie prin creșterea razei de acoperire a comunicației. Flex Suppressor este disponibil într-o gamă largă de forme și variante, precum foi în diverse dimensiuni sau role și benzi la metru. În continuare, sunt prezentate trei exemple de domenii de utilizare.
Reducerea interferențelor electromagnetice

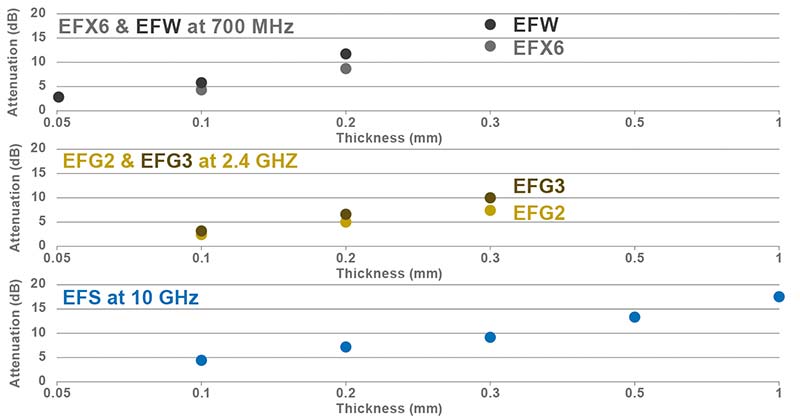

Figura 1: Atenuarea în funcție de grosime la diferite frecvențe. (Sursă: KEMET)
Una dintre cele mai mari provocări în electronica modernă este interferența electromagnetică (EMI). Acest tip de interferență poate afecta semnificativ performanța dispozitivelor electronice și poate duce la funcționări incorecte sau instabile.
Atunci când o aplicație este afectată de interferențe EMI, aplicarea unei bucăți de Flex Suppressor direct pe sursa interferenței sau pe traseul pe care aceasta se propagă poate rezolva rapid și eficient problema. Datorită structurii și compoziției sale speciale, Flex Suppressor absoarbe emisiile electromagnetice nedorite într-un interval cuprins între 30 MHz și 1 GHz. Prin aceasta se asigură o funcționare mai stabilă și mai fiabilă, în special în aplicațiile supuse unor niveluri ridicate de stres electromagnetic.
Figura 2: Emisiile EMI ale circuitului integrat sunt reduse prin plasarea unei bucăți de Flex Suppressor (de exemplu, EFF4(039)) direct deasupra sursei de interferență. (Sursă: KEMET)
Cei mai importanți factori de luat în considerare în această aplicație sunt gama de frecvențe vizată și spațiul disponibil pentru grosimea materialului Flex Suppressor. O foaie mai groasă este mai eficientă, dar și mai costisitoare. Pentru a găsi raportul optim cost/performanță, grosimea trebuie aleasă în funcție de nivelul de atenuare necesar în intervalul de frecvență dorit (Figura 1).
Un exemplu de aplicație este prezentat în Figura 2. În acest caz, sursa de zgomot este circuitul integrat (IC). Din cauza reflexiilor din carcasa metalică, emisiile EMI din banda FM depășesc limitele impuse de reglementările EMC. O contramăsură eficientă constă în atașarea unei bucăți de Flex Suppressor (de exemplu, EFF4(039)) direct deasupra sursei de interferență.
Transfer de semnal îmbunătățit
Pe măsură ce crește cererea pentru o sensibilitate mai bună a recepției în dispozitivele mobile rapide și de mare capacitate, măsurile de reducere a zgomotului în benzile de frecvențe înalte devin tot mai importante.
Flex Suppressor:
- protejează împotriva zgomotului radiat, fie la sursă, fie de-a lungul liniilor de transmisie;
- este eficient împotriva interferențelor de înaltă frecvență generate de dispozitivele electronice;
- minimizează diafonia (crosstalk).
Prin aceste efecte, se îmbunătățește puritatea semnalului și crește fiabilitatea transmisiei de date – aspect esențial în aplicațiile de înaltă frecvență, telecomunicații și orice domeniu unde acuratețea transmisiei semnalului este critică.

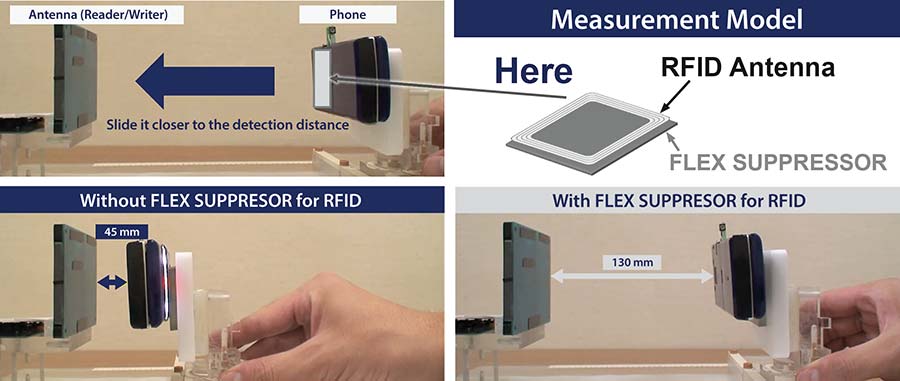

Figura 3: Îmbunătățirea razei de acoperire a unui telefon mobil utilizând Flex Suppressor. (Sursă: KEMET)
Gama de aplicații este aproape nelimitată. Materialul subțire și flexibil poate fi decupat în orice formă, ceea ce îl face ideal pentru dispozitive portabile sau zone cu constrângeri de spațiu. În plus, Flex Suppressor poate fi utilizat într-o plajă largă de frecvențe, de la MHz până la GHz.
Figura 3 ilustrează efectul Flex Suppressor asupra antenei RFID a unui telefon mobil. În acest test, telefonul mobil este utilizat ca emițător, iar antena (dispozitiv de citire/scriere) drept receptor. Raza reală de acoperire este determinată prin deplasarea telefonului către antenă. Flex Suppressor permite triplarea razei de acoperire. Acest lucru poate influența necesitatea contactului direct în aplicații NFC sau RFID ori posibilitatea ca interacțiunile bazate pe gesturi să fie efectuate de la distanță.
Suprimarea interferențelor provenite de la cabluri

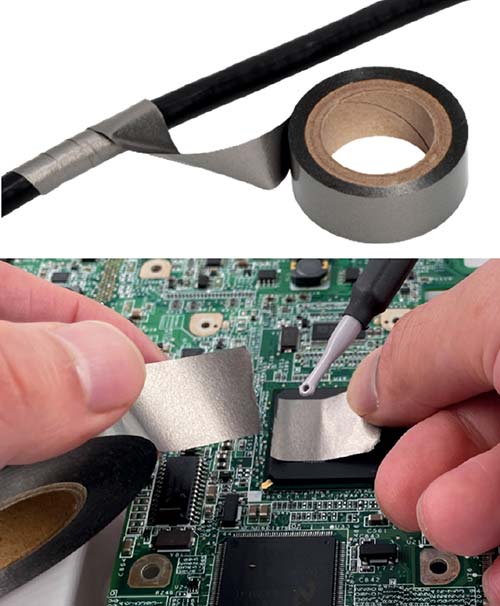

Figura 4: Banda EST este ușor de utilizat și se aplică în special pentru depanarea în faza de testare. (sursă: KEMET)
Dispozitivele și sistemele electronice sunt adesea afectate de interferențele generate de cablurile neecranate. Aceste interferențe pot fi provocate de câmpurile electromagnetice emise de cablurile învecinate sau de alte surse externe.
Cea mai recentă completare a familiei Flex Suppressor este banda flexibilă EST (Figura 4), o bandă supresoare proiectată pentru atenuarea rapidă a zgomotului. Principalul ei avantaj este ușurința în utilizare: banda EST se înfășoară pur și simplu în jurul învelișului exterior al cablului și poate fi ajustată la lungimea necesară fără a fi nevoie de unelte de tăiere. Prin urmare, este ideală pentru identificarea rapidă a surselor de zgomot EMI și pentru depanarea EMI, în special în faza de testare. Dezvoltatorii o pot folosi pentru a efectua teste preliminare, cu scopul de a determina nivelul de ecranare necesar aplicației.
În concluzie, utilizarea produselor Flex Suppressor ajută la gestionarea și optimizarea mediului electromagnetic al sistemelor electronice, asigurând o performanță stabilă și fiabilă.
Autor:
Daniele Carnevale,Corporate Product Sales Manager Inductors
Rutronik | https://www.rutronik.com
Glosar de termeni
EMI (Electromagnetic Interference) – Interferență electromagnetică. Perturbări cauzate de câmpuri electromagnetice care afectează funcționarea echipamentelor electronice.
ESD (Electrostatic Discharge) – Descărcare electrostatică. Fenomen ce poate deteriora conductori, circuite integrate și componente sensibile.
EMC (Electromagnetic Compatibility) – Compatibilitate electromagnetică. Domeniul care definește standardele și testele pentru limitarea emisiilor și a susceptibilității EMI.
Diafonie (crosstalk) – Cuplaj nedorit între două trasee sau linii de transmisie, care duce la interferențe între semnale.
Flex Suppressor – Material flexibil (foaie sau bandă) pentru absorbția interferențelor electromagnetice, utilizat în controlul EMI și optimizarea integrității semnalului.
Atenuare EMI – Reducerea amplitudinii zgomotului electromagnetic într-un anumit interval de frecvențe.
Foarte înaltă frecvență (VHF / UHF) – Benzile de frecvență (ex. 30 MHz–1 GHz) în care Flex Suppressor este eficient.
Banda EST – Tip de bandă EMI flexibilă, folosită pentru suprimarea rapidă a zgomotului și pentru depanare în faza de testare.
