Nordic Semiconductor prezintă circuitul integrat de gestionare a alimentării (PMIC) nPM3104, înalt integrat, compatibil cu produsele cu baterii de dimensiuni mici
Nordic Semiconductor lansează noul circuit integrat de gestionare a alimentării nPM1304 (PMIC). Bazându-se pe succesul binecunoscutului nPM1300, nPM1304 oferă o soluție ideală pentru aplicațiile cu spațiu limitat care utilizează baterii de dimensiuni reduse. Utilizarea unor baterii mici este însoțită de bugete energetice extrem de restrânse și de cerințe stricte privind operarea tuturor funcționalităților cu un consum de putere cât mai redus.

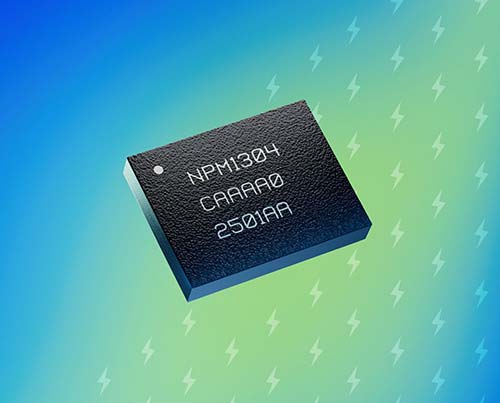

nPM1304 PMIC
PMIC-ul nPM1304 oferă funcții avansate de gestionare a sistemului și o măsurare precisă a nivelului de alimentare pentru aplicații cu consum redus și spațiu limitat. Metoda unică de estimare a stării bateriei dezvoltată de Nordic se bazează pe algoritmi care monitorizează tensiunea, curentul și temperatura, în combinație cu un model matematic al bateriei, pentru a evalua cu precizie nivelul de încărcare. Această abordare oferă o acuratețe comparabilă cu cea a contoarelor de sarcină (coulomb counters), dar fără consumul suplimentar de energie și acumularea de erori specifice acestora. Nordic este primul furnizor care oferă precizia așteptată de utilizatorii moderni, cu un consum energetic compatibil cu bugetele restrânse ale bateriilor mici.
Un dispozitiv dedicat măsurării nivelului bateriei poate consuma până la 50 μA în modul activ și 7 μA în repaus. Pentru un produs cu un consum mediu de 200 μA, un astfel de consum devine nesustenabil. Soluția Nordic, cu doar 8 μA în regim activ și zero curent în repaus, permite estimări precise ale stării de încărcare fără a afecta semnificativ durata de viață a bateriei.
nPM1304 încarcă bateriile Li-ion, Li-poly și LiFePO4 monocelulare printr-un modul de încărcare liniară, care suportă un curent de încărcare cuprins între 4 și 100 mA și o tensiune de terminare programabilă, între 3,5 și 4,65 V. Încărcătorul de baterii include o funcție de reglare termică automată, cu temperatură maximă programabilă a cipului în timpul încărcării.
Proiectat pentru aplicații de ultimă generație
nPM1304 este potrivit pentru toate produsele finale echipate cu baterii reîncărcabile mici, inclusiv inele inteligente, dispozitive de urmărire a performanțelor sportive și dispozitive personale de monitorizare a sănătății. Acesta gestionează sursa de alimentare pentru sistemele pe cip (SoC) wireless cu consum redus de putere din seriile nRF52, nRF53 și nRF54 ale Nordic, precum și pentru alte microcontrolere (MCU), fiind optimizat pentru eficiență maximă și dimensiuni compacte.
Caracteristici cuprinzătoare de sistem într-un singur cip
nPM1304 include aceleași funcții de sistem ca și PMIC-ul nPM1300. Pe lângă încărcarea bateriei și măsurarea nivelului de alimentare, acesta integrează două convertoare buck ultra-eficiente, două comutatoare de sarcină/convertoare de tensiune LDO (Low Drop Out), 5 GPIO-uri și 3 drivere LED. De asemenea, dispune de o interfață TWI (Two Wire Interface) compatibilă cu I2C pentru acces facil la configurarea unei game largi de funcții avansate de gestionare a sistemului. Printre acestea se numără resetarea dură de la unul sau două butoane, măsurarea precisă a stării de încărcare, funcția watchdog la nivel de sistem, avertizarea în caz de pană de curent și recuperarea după o pornire eșuată. Soluția contribuie la reducerea listei de materiale (BoM) a produsului final, combinând într-un singur cip funcționalitatea oferită de cel puțin cinci componente discrete.
Mostre
Pentru a participa la programul de mostre timpurii, contactați departamentul de vânzări Nordic.
Glosar de termeni
| LDO (Low Dropout Regulator) | Regulator de tensiune care funcționează eficient la diferențe mici de tensiune. |
| Buck Converter | Convertor de tensiune care reduce tensiunea de la o valoare mai mare la una mai mică. |
| TWI (Two Wire Interface) | Interfață serială compatibilă I2C, pentru comunicația între cipuri. |
| Watchdog | Mecanism care monitorizează sistemul pentru a detecta și recupera erorile. |
| Program de mostre timpurii | Program prin care dezvoltatorii pot primi componente înainte de lansarea oficială. |
| Termination voltage (tensiune de terminare) | Tensiunea finală la care se oprește încărcarea unei baterii pentru a asigura siguranța și longevitatea. |
| Reglare termică automată | Mecanism care limitează temperatura maximă a cipului în timpul funcționării. |
